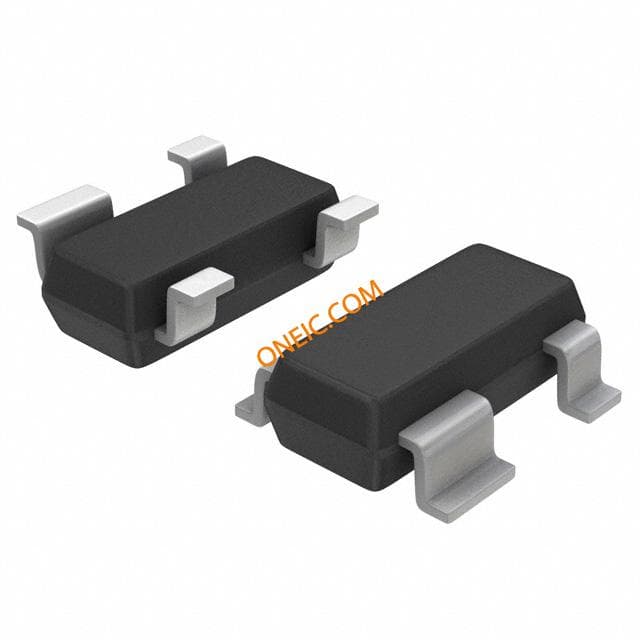

CAT811STBI-GT3
| 制造商 | |
| 描述 | Processor Supervisor 2.93V 2.5V/3V/3.3V/5V 4-Pin(3+Tab) SOT-143 T/R IC SUPERVISOR MPU 2.93V SOT-143 uP PSU Supervisory IC Vth=2.925V SOT-143 Supervisory Circuits Act. Lo w/PB 4-pin SUPERVISOR, 4.38VTH, ACT HI, 4SOT143 IC, MPU SUPERVISOR, 15 uA, 5.5V, SOT143-4 ON Semiconductor 电压监控器, 2.85V, 手动复位功能, 用于微处理器电源监控器, 4针 SOT-143封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | CAT811STBI-GT3CT | 产品类别 | Supervisory Circuits |
| 标准包装数量 | Tape & Reel | 标准封装名称 | TO-253-AA |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 抗辐射加固 | No | ||
电气参数
| 复位 | Yes | 输出端 | Active Low/Push-Pull |
| 延迟时间 | :240ms | 复位时间 | 240(Typ) ms |
| 输出类型 | Push-Pull | 输入信号 | No |
| 额定功率 | 0.32 W | 额定电压 | 1.2 V |
| 看门狗定时器 | No | 输出电流 | :15µA |
| 供电电流 | 6(Typ) uA | 供电电压 | 2.5|3|3.3|5 V |
| 元件数量 | 1 | 钳位电压 | 3.08 V |
| 阈值电压 | 2.93V | 最小输入电压 | 2.89 V |
| 最小供电电压 | 5.5 V | 最大功耗 | 320 mW |
| 数字供电电压 | Microprocessor Power Supply Supervisor | 最小接收功率 | No |
| 监控电压数量 | 1 | 输入失调电压（最大） | 2.5/3/3.3/5 V |
| 共模瞬态抗扰度（最小） | Industrial | 保护电压（VP）（2416） | 5V |
机械参数
| 宽度 | 1.4mm | 高度 | 1.07mm |
| 长度 | 3.04mm | 重量 | 0.00001 |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :4 | 封装形式 | 4SOT-143 |
| 冷却的封装 | SOT-143 | 材料表面处理 | :- |
| 包装数量 | SOT-143 | 尺寸/外形 | 3.04 x 1.4 x 1.07mm |
| 位数 | 4 | 供应商器件封装 | SOT-143 |
产品信息
| 类型 | Simple Reset/Power-On Reset | 复位超时 | 140 ms Minimum |
| 电池系列 | No | 监控器数量 | 1 |
| 逻辑单元/单元数量 | :1 | ||
环境参数
| 工作温度 | -40 to 85 °C | ||
