点击放大查看

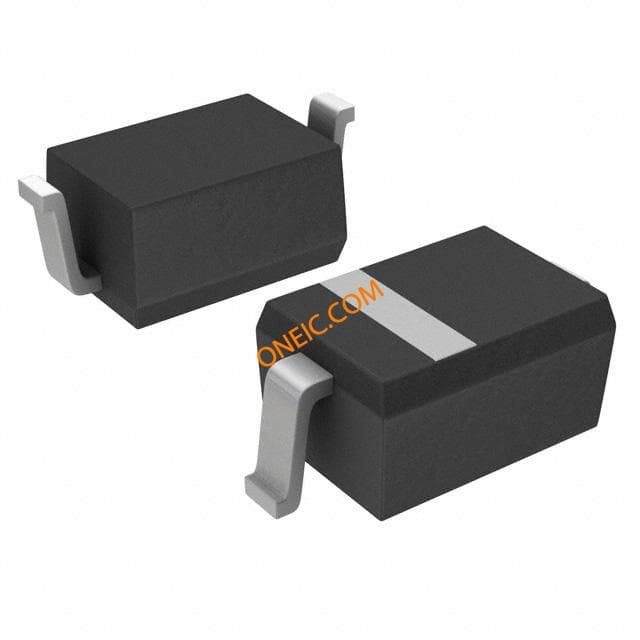

BAT54HT1G

制造商	onsemi
描述	Diode Schottky 30V 0.2A 2-Pin SOD-323 T/R DIODE SCHOTTKY 30V 0.2A SOD323 BAT54HT1G, Switching 200mA 30V 5ns, 2-Pin, SOD-323 Schottky Diodes & Rectifiers 30V 200mW Single DIODE,SMALLSIGNAL;200MADC(MAX.)@25CIF;30V(MIN.)@25C;SOD-323 Schottky diode Single 0.2 A 30 V SOD-323, BAT54HT1G, ON Semiconductor ON Semiconductor 开关肖特基二极管, 200mA 30V 5ns, 2针 SOD-323封装
分类	分立半导体元件二极管快恢复外延二极管与整流器

对参数有疑问？问 AI 助手

商业参数

产品	Schottky Diodes	其他名称	BAT54HT1GOSTR
产品类别	Schottky Diodes & Rectifiers	标准包装数量	Tape & Reel
工厂包装数量	3000	标准封装名称	SOD-323

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
抗辐射加固	No

电气参数

转速	Small Signal =	测试电流	2@25V uA
整流器类型	Schottky Diode	供电电压	0.8@0.1A V
电容 @ Vr, F	10pF @ 1V, 1MHz	LED正向电压	0.8
开关频率	Fast	最小输入电压	800mV @ 100mA
最大功耗	200mW	传播延迟时间	5ns
电压负载调整率	30 V	反向恢复时间（trr）	5 ns
峰值脉冲电流（8/20µs）	0.6 A	反向漏电流 @ Vr	2 uA at 25 V
直流反向电压（Vr）（最大）	30V	平均整流电流 Io	0.2 A
峰值脉冲电流（10/1000µs）	200mA	反向关断电压（典型）	30 V
连续漏极电流（Id）@ 25°C	0.2 A

机械参数

包装方式	Tape and Reel	引脚样式	Gull-wing
安装类型	Surface Mount	安装样式	SMD/SMT
封装形式	2SOD-323	冷却的封装	SOD-323
包装数量	SOD-323	主要材料	SchottkyBarrier
位数	2	供应商器件封装	SOD-323

产品信息

类型	Schottky Diode	已删除	Compliant
二极管类型	Schottky	配置	Single

环境参数

热阻	635°C/W Ja	工作温度	-55 to 150 °C
结工作温度	-55°C ~ 150°C

文档与媒体

PDF 文档

BAT54HT1-D.PDF

PDF 文档

BAT54HT1 Datasheet

PDF 文档

1747983.pdf
