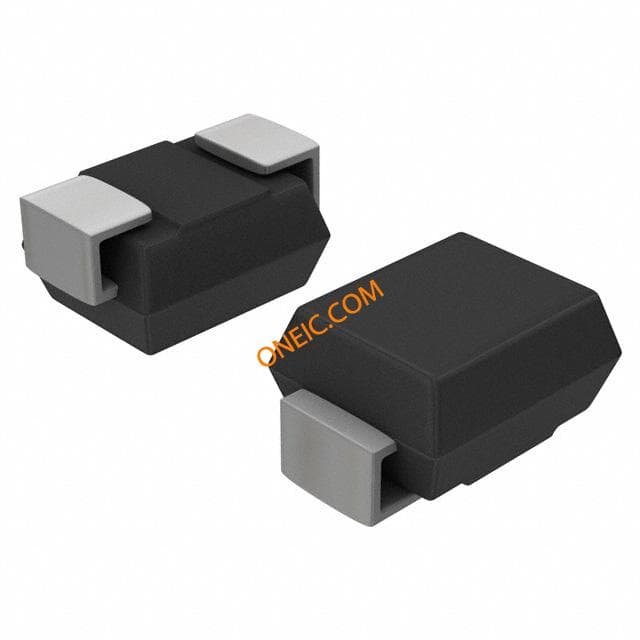

1SMB5916BT3G
| 制造商 | onsemi |
| 描述 | Diode Zener Single 4.3V 5% 550mW 2-Pin SMB T/R DIODE ZENER 4.3V 3W SMB Zener Diodes 4.3V 3W ZENER DIODE, 3W, 4.3V, SMB DIODE, ZENER, 4.3V, 3W, SMB DIODE,ZENER,3W4.3V,SMBPKG Diode: Zener; 3W; 4.3V; 87.2mA; SMD; DO214AA ON Semiconductor 单路 齐纳二极管, 4.3V 5% 3 W, 2针 SMB |
| 分类 |
商业参数
| 其他名称 | 1SMB5916BT3GOSTR | 产品类别 | Zener Diodes |
| 标准包装数量 | Cut Tape, Tape & Reel | 工厂包装数量 | 2500 |
| 标准封装名称 | DO-214-AA | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85412900 |
电气参数
| 电流 | 87.2mA | 容差 | ±5% |
| 最大功率 | 3W | 额定功率 | 550 mW |
| 测试电流 | 5µA @ 1V | 齐纳阻抗 | 6 Ohms |
| 输出电流 | 87.2mA | 供电电压 | 4.3 V |
| 二极管配置 | :DO-213AA | 阻抗（最大）（Zzt） | 6 Ohm |
| 最小输入电压 | 1.5V @ 200mA | 最大功耗 | 550 mW |
| 稳压器电流（最大） | 348 mA | 齐纳电压（标称）(Vz) | :4.3V |
| 反向漏电流 @ Vr | 5 uA | 峰值脉冲电流（10/1000µs） | 200mA |
| 短路电流额定值（SCCR） | 348 mA | ||
机械参数
| 宽度 | 3.56 | 重量 | 0.002 |
| 包装方式 | Tape and Reel | 引脚样式 | J-Lead |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :2 | 封装形式 | 2SMB |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 4.32 |
| 包装数量 | SMB | 主要材料 | Zener |
| 位数 | 2 | 外壳尺寸-插件 | 2.13 |
| 供应商器件封装 | SMB | ||
产品信息
| SPG | 2500 | 类型 | Voltage Regulator |
| 二极管类型 | :Zener | 配置 | Single |
| 单元数量 | 5 | 其他规格 | 6Ω |
| 印刷电路板数量 | 2 | ||
环境参数
| 工作温度 | -65 to 150 °C | 结工作温度 | +150°C |
