B3SN-3112P
| 制造商 | |
| 描述 | Tactile Switches With Ground Term 3.1 x 4.66mm Switch Tactile N.O. SPST Round Button J-Bend 0.05A 24VDC 50000Cycles 1.57N SMD Embossed Tape SWITCH TACTILE SPST-NO 0.05A 24V Switch Tactile N.O. SPST Round Button J-Bend 0.05A 24VDC 50000Cycle 1.57N SMD Embossed Tape SMTKEYSWITCHMINORDER3KPCS Tactile Switch Mounting: Surface Mount Operating direction: Vertical Operating force: 160 gf Travel: - Dimensions: 6.5x6 mm |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 79 Days | 其他名称 | SW262CT |
| 子类别 | Switch Tactile | 零件号别名 | 364099 |
| 产品类别 | Tactile Switches | 标准包装数量 | 3,000 |
| 工厂包装数量 | 3000 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电路 | SPST-NO | 额定电压 | 24 V |
| 极数 | 1 | 开关功能 | Off-Mom |
| 介电强度 | 250VAC | 最大额定电流 | 50 mA |
| 开关功能/额定值 | N.O. | 触点额定值 @ 电压 | 0.05A @ 24VDC |
机械参数

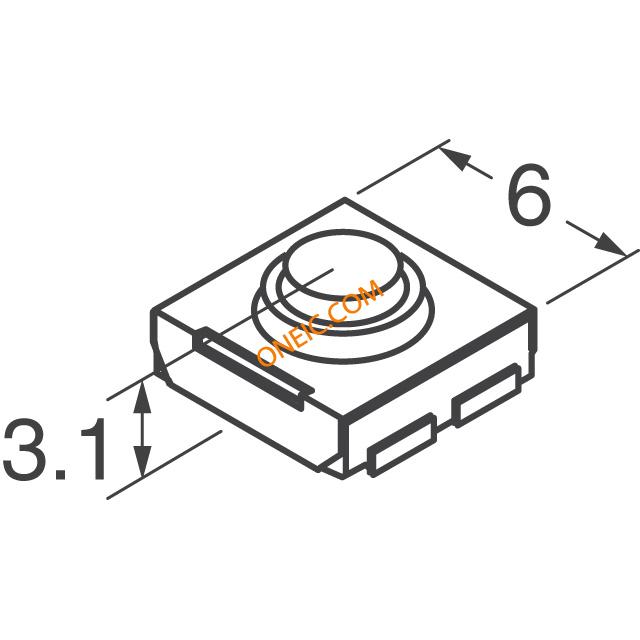

| 深度 | 7 | 高度 | 3.1 |
| 外形尺寸(长x宽) | 6.50mm x 6.00mm | 包装方式 | Embossed Tape |
| 端接方式 | SMT | 触点形式 | SPST |
| 致动器类型 | Standard | 安装类型 | Surface Mount |
| 开关行程 | 0.25mm | 端子类型 | J-Bend |
| 执行器颜色 | Ivory | 连接器类型 | Yes |
| 接触镀层 | Gold | 安装样式 | SMD/SMT |
| 操作力 | 160gf | 总长度 | 6.5 |
| 端接样式 | SMD (SMT) Tab | 按钮样式/尺寸 | Round Button |
| 执行器方向 | Top Actuated | 总体尺寸 | 6.5x6 mm |
| 开关驱动电平 | SPST | 典型触点布局 | SPST-NO |
| 执行器距PCB垂直高度 | 3.10mm | ||
产品信息
| 类型 | Tactile | 系列 | B3SN |
| 产品特性 | Grounding Pin, Sealed - Fully | 方向 | Vertical |
| 照明类型 | Non-Illuminated | 卡标准 | Tactile Switch |
| 电气寿命 | 50000 | 行业别名 | B3SN-3112P |
| 应用细节 | Idealforaudio,office,andcommunicationsequipment,measuringinstruments,industrialrobots,VCRs,TVs,andvendingmachines | ||
环境参数
| 机械寿命 | 100,000 Cycles | 防护等级 | IP67 - Dust Tight, Waterproof |
| 工作温度 | -25°C ~ 70°C | ||
