点击放大查看

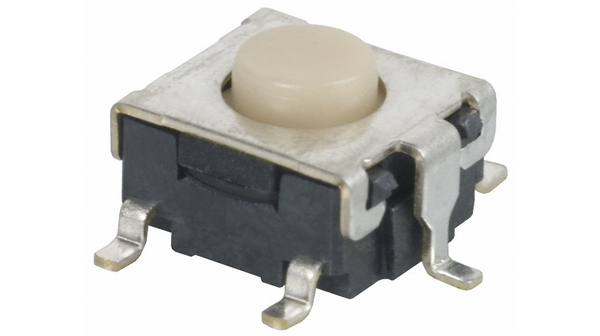

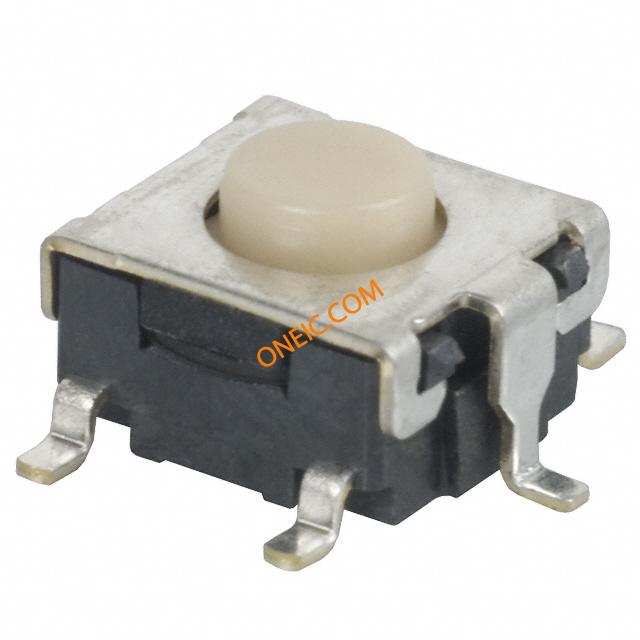

B3S-1100
| 制造商 | |
| 描述 | Switch Tactile N.O. SPST Round Button Gull Wing 0.05A 24VDC 500000Cycle 1.57N SMD Bag Switch Tactile N.O. SPST Round Button Gull Wing 0.05A 24VDC 500000Cycles 1.57N SMD Bag SWITCH TACTILE SPST-NO 0.05A 24V Button Tactile Switch, SPST-NO 0.05 A @ 24 V dc 0.8mm Tactile Switches 4.3 X 9MM 230GF TACTILE SMTKEYSWITCH 欧姆龙(OMRON) 微动开关 Microswitch; 1-position; SPST-NO; 0.05A/24VDC; SMT; 1.57N; 6x6mm Tactile Switch Mounting: Surface Mount Operating direction: Vertical Operating force: 160 gf Travel: - Dimensions: 6.6x6 mm PCB Switch 24 VDC 50 mA SMD ivory, B3S-1100, Omron Electronic Components Omron 按钮式 触觉开关 , 单刀单掷 - 常开, 0.05 A@ 24 V 直流 0.8mm |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 73 Days | 子类别 | Switch Tactile |
| 产品类别 | Tactile Switches | 标准包装数量 | Trays |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电路 | SPST-NO | 测试电压 | 500 |
| 额定电压 | 24 V | 极数 | 1 |
| 开关功能 | Off-Mom | 开关电压 | OFF-(ON) |
| 接触电阻 | 100mΩ | 介电强度 | 500VAC |
| 最大额定电流 | 0.05@24VDC A | 绝缘电阻 | 100MΩ |
| 开关功能/额定值 | N.O. | 触点额定电流 | 0.05 A @ 24 V dc |
| 触点额定值 @ 电压 | 0.05A @ 24VDC | 直流反向电压（Vr）（最大） | 24 V |
| 直流触点额定值（阻性负载） | 0.05 A / 24 VDC | ||
机械参数
| 尺寸 | 6 x 6 x 4.3 mm | 深度 | 9 mm |
| 形状 | round | 高度 | 4.3 mm |
| 重量 | 0.010582 oz | 外形尺寸(长x宽) | 6.60mm x 6.00mm |
| 包装方式 | Bag | 引脚样式 | for PCB |
| 本体尺寸 | 6 x 6mm | 端接方式 | SMT |
| 触点形式 | SPST | 高度（最大） | 4.3mm |
| 致动器类型 | Standard | 安装类型 | Surface Mount |
| 开关行程 | 0.25mm | 端子类型 | Gull Wing |
| 执行器颜色 | Ivory | 连接器类型 | Yes |
| 安装样式 | Surface Mount | 驱动力 | 1.57 N |
| 执行器长度 | 0.8mm | 操作力 | 1.57 N |
| 触头材料 | phosphor bronze | 总长度 | 9 mm |
| 连接器间距 | 4.5x9mm | 端接样式 | Gull Wing |
| 背景色 | ivory | 按钮样式/尺寸 | Round Button |
| 位数 | 1-position | 执行器方向 | Top Actuated |
| 总体尺寸 | 6.6x6 mm | 安装高度（最大） | 4.3 mm |
| 开关驱动电平 | SPST | 典型触点布局 | SPST-NO |
| 照明类型及颜色 | Not Required | 触点材料 - 镀层 | silver plated |
| 额定扭矩（oz-in / mNm） | 1.57N | 执行器距PCB垂直高度 | 4.30mm |
产品信息
| 类型 | Tactile | 系列 | B3S |
| 产品特性 | Grounding Pin, Sealed - Fully | 方向 | Vertical |
| CAD图纸 | 3D CAD Model | 开关类型 | microswitch |
| 照明类型 | Non-Illuminated | 卡标准 | Tactile Switch |
| 电气寿命 | 500000 | 单元数量 | 1 |
| 行业别名 | B3S-1100 | 其他规格 | 0.25mm |
| 应用细节 | Idealforaudio,office,andcommunicationsequipment,measuringinstruments,industrialrobots,VCRs,TVs,andvendingmachines | 触点配置 | SPST-NO |
环境参数
| 机械寿命 | 500000 Cycles | 防护等级 | IP67 - Dust Tight, Waterproof |
| 工作温度 | -25 to 70 °C | ||
