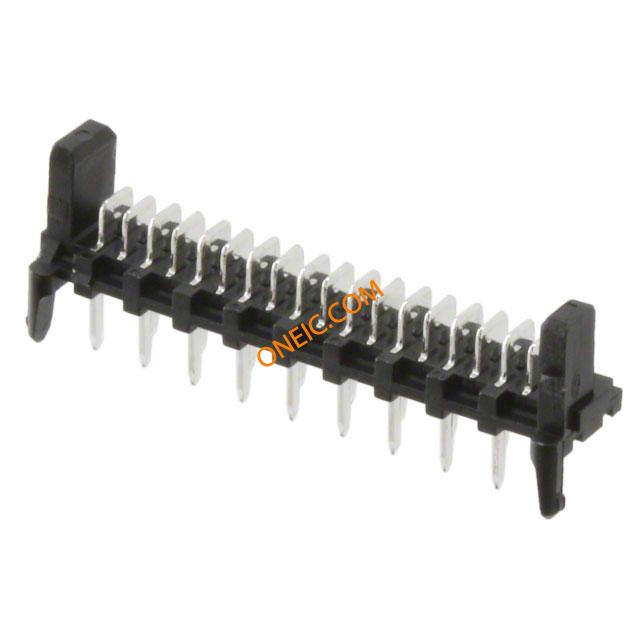

90325-0018
| 制造商 | Molex, LLC |
| 描述 | Conn Ribbon Cable Connector HDR 18 POS 1.27mm Solder ST Thru-Hole Bag CONN HEADER 18POS 1.27MM TIN Header 1.27mm, RA, low pro,18w,pcb peg Headers & Wire Housings PICOFLEX 18P HDR LOPRO SN HEADER, PICOFLEX 18WAY Straight header 18P, 90325-0018, Molex Molex PICOFLEX 系列 18路 1.27mm节距 公 IDC 连接器 , 通孔 |
| 分类 |
商业参数
| 商标名 | Picoflex | 零件号别名 | 0903250018 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Bulk |
| 工厂包装数量 | 1200 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85369010 |
| 材料阻燃等级 | :UL94V-0 | ||
电气参数
| 量程（°/s） | :MOLEX - Picoflex 90325 Series | 额定电压 | 250 V |
| 工作电压 | :250V | 接触电阻 | :10mohm |
| 击穿电压 | :750V | 最大额定电流 | 1.2A |
机械参数
| 颜色 | Black | 间距 | 1.27 mm |
| 宽度 | :21.59mm | 重量 | 0.069 |
| 材料（通用） | :Polyester | 包装方式 | Bulk |
| 导线线规 | :26AWG | 端接方式 | Solder |
| 触头类型 | Blade Pin | 安装类型 | Straight |
| 连接器类型 | Header, Unshrouded | 接触镀层 | Tin |
| 排数 | 1 | 触头材料 | Brass |
| 壳体材料 | PBT | 端接样式 | Through Hole |
| 连接器颜色 | :Black | 触点数 | 18 |
| 接触件端接 | :Through Hole Vertical | 位数 | 18 |
| 接触镀层厚度 | 118.1µin (3.00µm) | 安装面板厚度 | :25.19mm |
| 线规或范围 - AWG | :28AWG | ||
产品信息
| 类型 | Ribbon Cable Connector | 连接器性别 | Male |
| 系列 | 90325 | 产品特性 | Board Lock |
| CAD图纸 | 3D CAD Model | 产品子类型 | Headers |
| 加载位置数 | All | ||
环境参数
| 工作温度 | +105°C | ||
