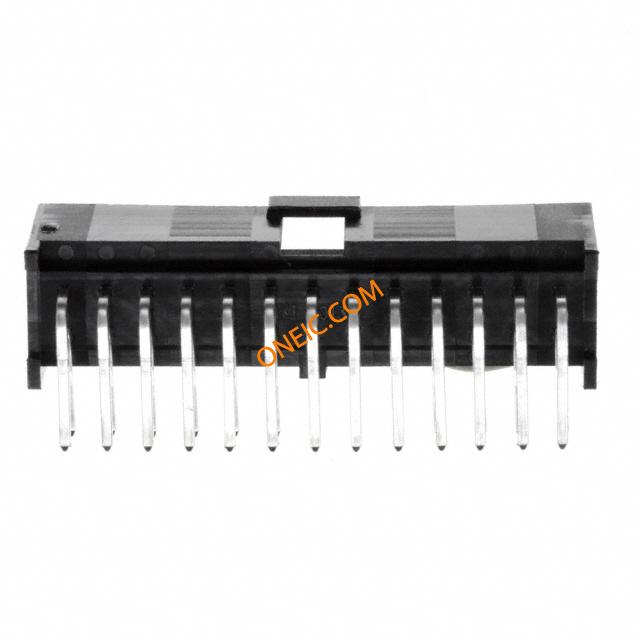

90130-3126
| 制造商 | Molex, LLC |
| 描述 | Conn Shrouded Header HDR 26 POS 2.54mm Solder RA Thru-Hole Tray CONN HEADER 26POS .100" R/A TIN Molex 90130 Series 2.54mm Pitch 26 Way 2 Row Right Angle PCB Header, Solder Termination, 3A Headers & Wire Housings 2.54MM CGRIDIII HDR 26P R/A DR SHRD TIN C-GRID SHRD HDR DR RA TN-A 26/26 Molex C-GRID III 系列 2.54mm节距 26路 (2排) 直角 PCB 针座, 焊接端接, 3A , 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | C-GRID | 零件号别名 | 0901303126 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Trays |
| 工厂包装数量 | 720 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 额定电压 | 350 V ac/dc | 最大额定电流 | 3A |
机械参数
| 颜色 | Black | 间距 | 2.54 mm |
| 包装方式 | Tray | 方向 | 直角 |
| 排间距 | 0.100" (2.54mm) | 端接方式 | Solder |
| 触点形式 | Male Pin | 触头类型 | Male Pin |
| 引脚间距 | 0.100" (2.54mm) | 安装类型 | Through Hole, Right Angle |
| 连接器类型 | Header, Shrouded | 接触镀层 | Tin-Lead Over Nickel |
| 排数 | 2 | 触头材料 | Brass |
| 壳体材料 | Polyester | 端接排数 | 焊接 |
| 端接样式 | Through Hole | 板面高度 | 0.266" (6.75mm) |
| 触点数 | 26 | 位数 | 26 |
| 接触长度 - 配合 | 0.266" (6.75mm) | 接触镀层厚度 | 160µin (4.06µm) |
| 每排/每行位置数 | All | ||
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | 90130 | 覆盖范围 | 覆盖 |
| CAD图纸 | 3D CAD Model | 产品子类型 | Headers |
| 基础产品编号 | 90130 | 输出配置 | Through Hole, Right Angle |
| 加载位置数 | All | ||
