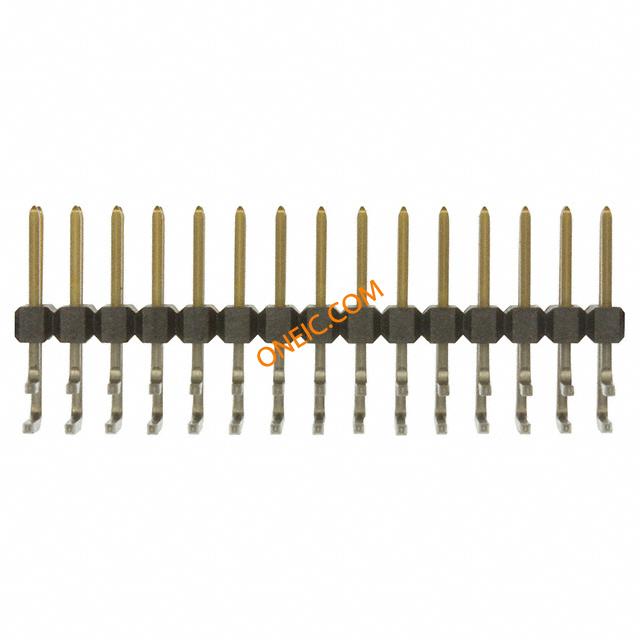

71764-0130
| 制造商 | Molex, LLC |
| 描述 | Conn Unshrouded Header HDR 30 POS 2.54mm Solder RA Thru-Hole Tube CONN HDR DUAL 30POS .100 R/A AU Headers & Wire Housings RA BRKWY HEADER 30 PIN GOLD |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | C-Grid | 零件号别名 | 0717640130 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 560 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 额定电压 | 250 V | 最大额定电流 | 3 A |
机械参数
| 颜色 | Black | 间距 | 2.54 mm |
| 包装方式 | Tube | 排间距 | 0.100" (2.54mm) |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 安装类型 | Through Hole, Right Angle | 连接器类型 | Header, Unshrouded, Breakaway |
| 接触镀层 | Gold Over Nickel | 排数 | 2 |
| 触头材料 | Brass, Phosphor Bronze | 壳体材料 | Thermoplastic |
| 端接样式 | Through Hole | 触点数 | 30 |
| 位数 | 30 | 接触长度 - 配合 | 0.240" (6.10mm) |
| 接触镀层厚度 | 15µin (0.38µm) | ||
产品信息
| 类型 | Unshrouded Header | 连接器性别 | HDR |
| 系列 | 71764 | 产品子类型 | Headers |
| 加载位置数 | All | ||
