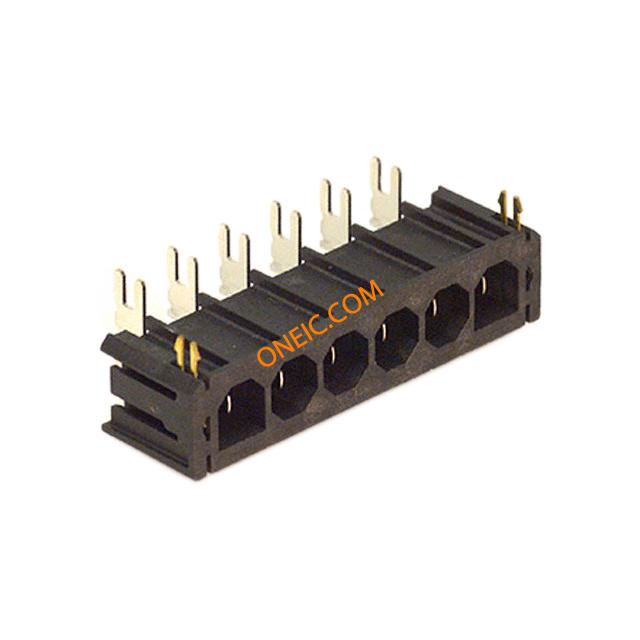

43160-3106
| 制造商 | Molex, LLC |
| 描述 | Conn Wire to Board HDR 6 POS 7.49mm Solder RA Thru-Hole Tray CONN HEADER R/A 6POS TIN SOLDER Molex 43160 Series 7.49mm Pitch 6 Way 1 Row Right Angle PCB Header, Solder Termination, 18A Headers & Wire Housings R.A. HDR SMC 6P with board lock Conn Power HDR 6 POS 7.49mm Solder RA Thru-Hole 12 Terminal 1 Port Tray HEADER, RIGHT ANGLE, SMC, 6WAY Molex SABRE 系列 7.49mm节距 6路 (1排) 直角 PCB 针座, 焊接端接, 18A , 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Sabre | 零件号别名 | 0431603106 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Trays |
| 工厂包装数量 | 210 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85369010 |
| 认证机构 | :CSA, UL | ||
电气参数
| 量程（°/s） | :MOLEX - Sabre 43160 Series | 额定电压 | 600V |
| 工作电压 | :600V | 介电强度 | :6000V/m |
| 最大额定电流 | 18A | 绝缘电阻 | :1000Mohm |
机械参数
| 颜色 | Black | 间距 | 7.49 mm |
| 重量 | 0.008 | 包装方式 | Tray |
| 导线线规 | :18AWG | 端接方式 | Solder |
| 引脚间距 | :7.5mm | 安装类型 | Through Hole, Right Angle |
| 连接器类型 | Header, Male Blades | 接触镀层 | Tin Over Copper |
| 紧固类型 | Locking Ramp | 排数 | 1 |
| 封装形式 | :Nylon UL94V-0 | 触头材料 | Brass |
| 壳体材料 | Thermoplastic | 端接样式 | Through Hole |
| 触点数 | 6 | 接触件端接 | :Solder |
| 位数 | 6 | 绝缘材料 - 材质 | Polyamide (PA), Nylon 4/6, Glass Filled |
| 接触镀层厚度 | 60µin (1.52µm) | 线规或范围 - AWG | :14AWG |
| 第一连接器安装类型 | :PCB | ||
产品信息
| 类型 | Wire to Board | 连接器性别 | HDR |
| 系列 | 43160 | 产品特性 | Board Lock |
| CAD图纸 | 3D CAD Model | 产品子类型 | Headers |
环境参数
| 工作温度 | -40°C ~ 75°C | ||
