点击放大查看

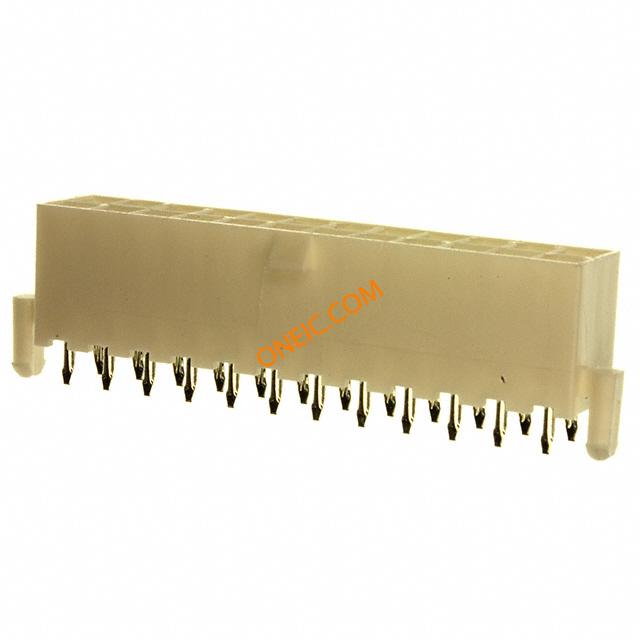

39-29-9246
| 制造商 | Molex, LLC |
| 描述 | Conn Wire to Board HDR 24 POS 4.2mm Solder ST Thru-Hole Tray CONN HEADER 24POS 4.2MM VERT TIN Molex 5566 Series 4.2mm Pitch 24 Way 2 Row Straight PCB Header, Solder Termination, 9A Headers & Wire Housings 24 CKT VERT HEADER Conn Power HDR 24 POS 4.2mm Solder ST Thru-Hole 24 Terminal 1 Port Tray HEADER, 4.2MM, 24WAY Molex MINI-FIT JR. 系列 4.2mm节距 24路 (2排) 直 PCB 针座, 焊接端接, 9A , 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Mini-Fit Jr. | 零件号别名 | 0039299246 5566-24B2-210 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Trays |
| 工厂包装数量 | 1200 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85369010 |
电气参数
| 量程（°/s） | :MOLEX - Mini-Fit Jr. 5566 Series | 额定电压 | 600 V ac/dc |
| 最大额定电流 | 9A | ||
机械参数
| 颜色 | Natural | 间距 | 4.2 mm |
| 重量 | 0.005 | 包装方式 | Tray |
| 排间距 | 0.165" (4.20mm) | 端接方式 | Solder |
| 触头类型 | Male Pin | 安装类型 | Through Hole |
| 连接器类型 | Header, Shrouded | 接触镀层 | Tin Over Copper |
| 紧固类型 | Locking Ramp | 排数 | 2 |
| 触头材料 | Brass | 壳体材料 | Nylon |
| 端接样式 | Through Hole | 第一触头极性 | Pin (Male) |
| 触点数 | 24 | 接触件端接 | :Through Hole Vertical |
| 位数 | 24 | 接触镀层厚度 | 35µin (0.90µm) |
| 第一连接器安装类型 | :PCB | ||
产品信息
| 类型 | Wire to Board | 连接器性别 | HDR |
| 系列 | 5566 | 产品特性 | Board Lock |
| CAD图纸 | 3D CAD Model | 产品子类型 | Header Assemblies |
| 加载位置数 | All | ||
