点击放大查看

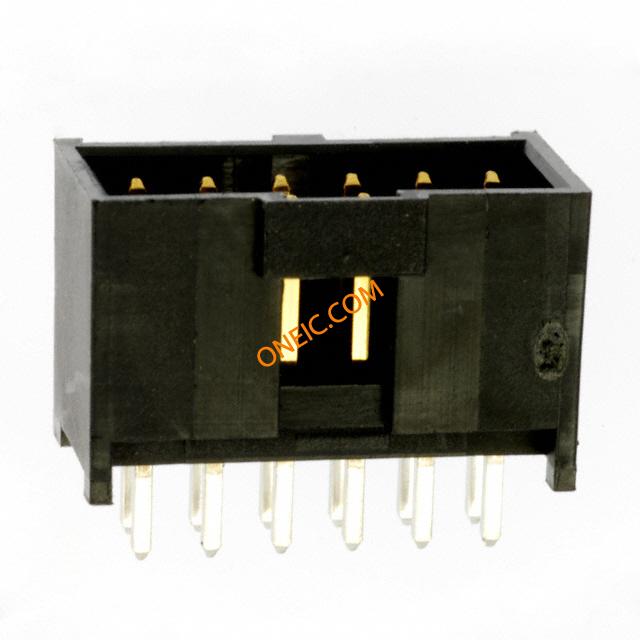

0901301212
| 制造商 | Molex, LLC |
| 描述 | Conn Shrouded Header HDR 12 POS 2.54mm Solder ST Thru-Hole Tray CONN HEADER 12POS .100" STR GOLD Socket; pin strips; C-Grid III; male; PIN:12; straight; 2.54mm; THT |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Trays | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 最大额定电流 | 3/Contact A | 最小输入电压 | 350VDC|350VAC |
| 最小供电电压 | 350VDC/350VAC | ||
机械参数
| 颜色 | Black | 深度 | 9.75 mm |
| 间距 | 2.54 mm | 高度 | 10.9 mm |
| 重量 | 2 g | 包装方式 | Tray |
| 方向 | straight | 排间距 | 0.100" (2.54mm) |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 柱间距 | 2.54mm | 外壳颜色 | Black |
| 安装类型 | Through Hole | 连接器类型 | Header, Shrouded |
| 接触镀层 | Gold | 安装样式 | Through Hole |
| 排数 | 2 | 触头材料 | Brass |
| 壳体材料 | Polyester | 总长度 | 17.96 mm |
| 包装数量 | 100 | 连接器 - 电缆 | socket |
| 触点数 | 12 | 位数 | 12 |
| 接触长度 - 配合 | 0.266" (6.75mm) | 接触镀层厚度 | 15µin (0.38µm) |
| 触点材料 - 镀层 | gold plated | 第一连接器安装特征 | 2x6 |
产品信息
| SPG | 100 | 类型 | Shrouded Header |
| 连接器性别 | HDR | 适配器系列 | C-Grid III |
| 单元数量 | 1 | 加载位置数 | All |
环境参数
| 工作温度 | -55C to 125C | ||
