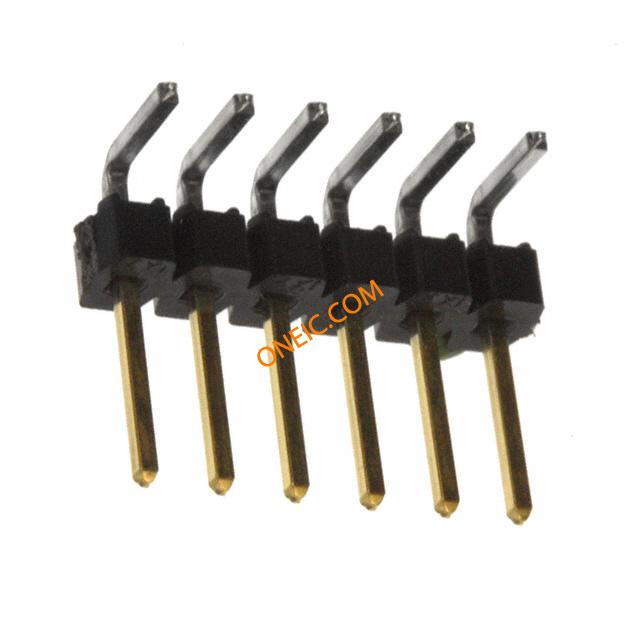

0901210766
| 制造商 | Molex, LLC |
| 描述 | Conn Unshrouded Header HDR 6 POS 2.54mm Solder RA Thru-Hole Tray CONN HEADER 6POS .100" R/A GOLD Pin header; pin strips; C-Grid III; male; PIN:6; angled 90°; THT |
| 分类 |
商业参数
| 标准包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 接触电阻 | 20 | 最大额定电流 | 3A |
| 最小输入电压 | 350V | ||
机械参数
| 颜色 | Black | 深度 | 11 |
| 间距 | 0.100" (2.54mm) | 高度 | 3.6 |
| 重量 | 0.48 g | 包装方式 | Tray |
| 方向 | angled 90° | 端接方式 | Solder |
| 触头类型 | Male Pin | 柱间距 | 2.54mm |
| 外壳颜色 | Black | 安装类型 | Through Hole |
| 连接器类型 | Header, Unshrouded | 接触镀层 | Gold |
| 排数 | 1 | 触头材料 | Brass |
| 壳体材料 | Polyester | 总长度 | 15.24 |
| 包装数量 | 10 | 连接器 - 电缆 | pin header |
| 触点数 | 6 | 位数 | 6 |
| 镀层厚度（通用） | 0.38µm | 接触长度 - 配合 | 0.266" (6.75mm) |
| 接触镀层厚度 | 15µin (0.38µm) | 触点材料 - 镀层 | gold plated |
| 第一连接器安装特征 | 1x6 | ||
产品信息
| SPG | 10 | 类型 | Unshrouded Header |
| 连接器性别 | HDR | 适配器系列 | C-Grid III |
| 单元数量 | 1 | 加载位置数 | All |
