点击放大查看

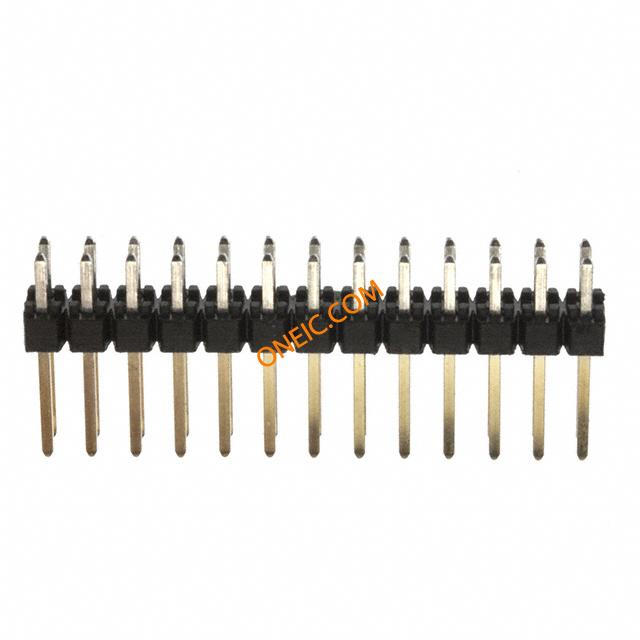

90131-0773
| 制造商 | Molex, LLC |
| 描述 | CONN HEADER 26POS .100" STR GOLD Molex 90131 Series 2.54mm Pitch 26 Way 2 Row Straight PCB Header, Solder Termination, 3A Headers & Wire Housings C-GRID III 26 CKT HE Conn Unshrouded Header HDR 26 POS 2.54mm Solder ST Thru-Hole Tray CONNECTOR, HEADER, THT, 2.54MM, 26WAY Molex C-GRID III 系列 2.54mm节距 26路 (2排) 直 引脚管座, 焊接端接, 3A , 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | C-GRID | 零件号别名 | 0901310773 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | 1 |
| 工厂包装数量 | 1200 | ||
合规参数
| RoHS | Compliant | 海关税号 | 85369010 |
| 认证机构 | :CSA, UL | ||
电气参数
| 额定电压 | 350 V | 工作电压 | :350V |
| 接触电阻 | :20mohm | 最大额定电流 | 3A |
| 绝缘电阻 | :5000Mohm | ||
机械参数
| 颜色 | Black | 间距 | 0.100" (2.54mm) |
| 重量 | 0.015 | 包装方式 | Bulk |
| 排间距 | 0.100" (2.54mm) | 端接方式 | Solder |
| 触头类型 | Male Pin | 引脚间距 | :2.54mm |
| 安装类型 | Through Hole | 连接器类型 | Header, Unshrouded |
| 接触镀层 | Gold | 排数 | 2 |
| 触头材料 | Brass | 壳体材料 | Polyester |
| 端接样式 | Through Hole | 触点数 | 26 |
| 接触件端接 | :Through Hole Vertical | 位数 | 26 |
| 绝缘材料 - 材质 | :Polyester | 接触长度 - 配合 | 0.266" (6.75mm) |
| 接触镀层厚度 | 15µin (0.38µm) | ||
产品信息
| 类型 | Unshrouded Header | 连接器性别 | :Header |
| 系列 | 90131 | CAD图纸 | 3D CAD Model |
| 产品子类型 | Headers | 加载位置数 | All |
环境参数
| 工作温度 | :125°C | ||
