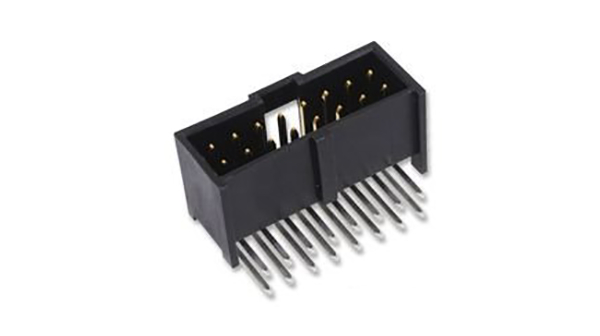

点击放大查看

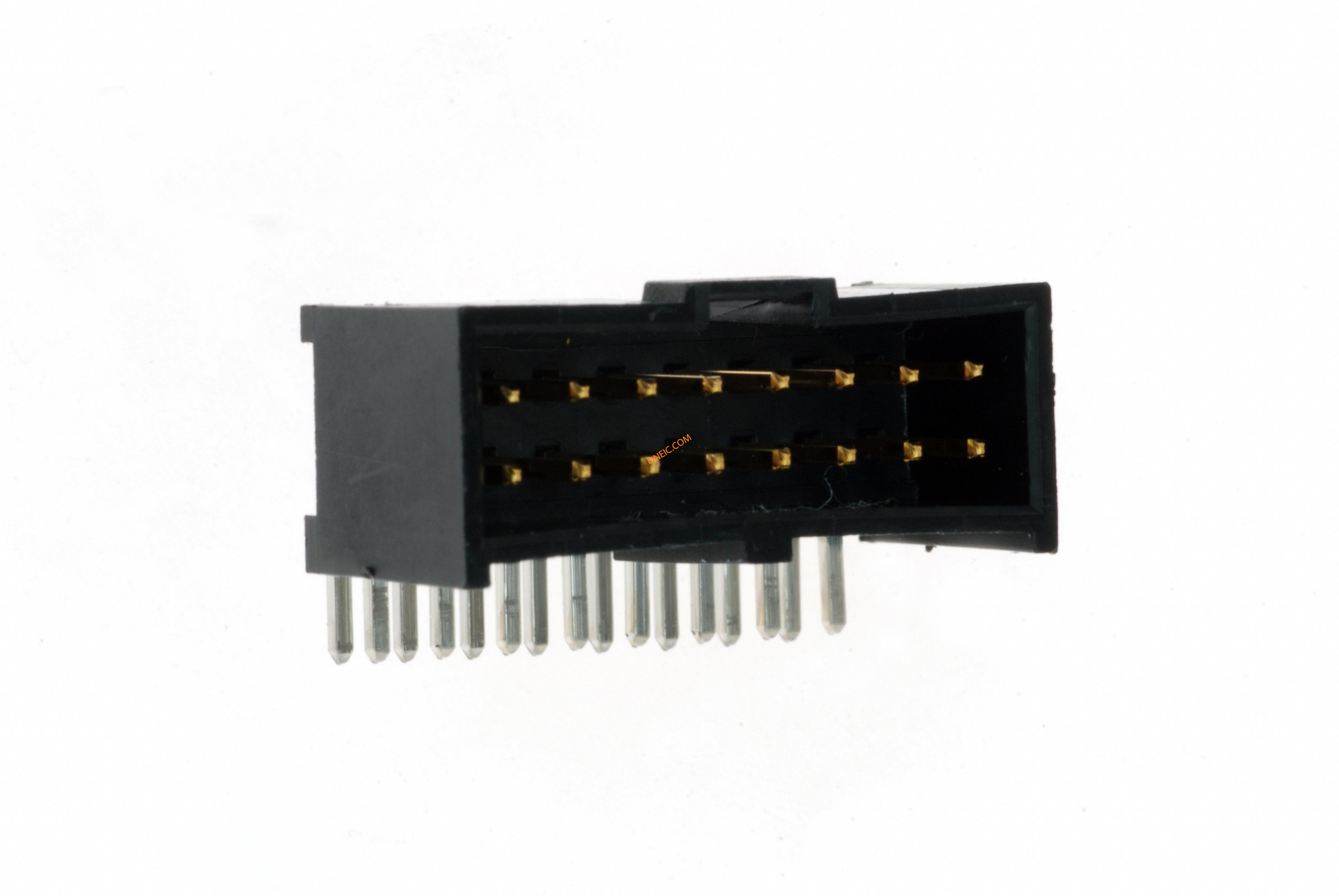

90130-3216
| 制造商 | Molex, LLC |
| 描述 | CONN HEADER 16POS .100" R/A GOLD Molex 90130 Series 2.54mm Pitch 16 Way 2 Row Right Angle PCB Header, Solder Termination, 3A Headers & Wire Housings 2.54MM CGRIDIII HDR 16P R/A DR SHRD AU Conn Shrouded Header HDR 16 POS 2.54mm Solder RA Thru-Hole Tray HEADER, RIGHT ANGLE, 2ROW, 16WAY PCB header 2 x 8P, 90130-3216, Molex Molex C-GRID III 系列 16路 2.54mm节距 (2排) 直角 PCB 针座 , 焊接端接, 3A, 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | C-GRID | 零件号别名 | 0901303216 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | 1 |
| 工厂包装数量 | 1120 | ||
合规参数
| RoHS | Compliant | 海关税号 | 85366930 |
| 认证机构 | :CSA, UL | ||
电气参数
| 量程（°/s） | :MOLEX - C-Grid III 90130 Series | 额定电压 | 350 V ac/dc |
| 工作电压 | :350V | 接触电阻 | :20mohm |
| 最大额定电流 | 3A | 绝缘电阻 | :5000Mohm |
机械参数
| 颜色 | Black | 间距 | 0.100" (2.54mm) |
| 重量 | 0.002 | 材料（通用） | :Glass Filled Polyester UL94V-0 |
| 包装方式 | Tray | 排间距 | 0.100" (2.54mm) |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 引脚间距 | :2.54mm | 安装类型 | Through Hole, Right Angle |
| 连接器类型 | Header, Shrouded | 接触镀层 | Gold |
| 排数 | 2 | 触头材料 | Brass |
| 壳体材料 | Polyester | 端接样式 | Through Hole |
| 触点数 | 16 | 接触件端接 | :Through Hole Right Angle |
| 位数 | 16 | 接触长度 - 配合 | 0.266" (6.75mm) |
| 接触镀层厚度 | 15µin (0.38µm) | ||
产品信息
| 类型 | Shrouded Header | 连接器性别 | :Header |
| 系列 | 90130 | CAD图纸 | 3D CAD Model |
| 产品子类型 | Headers | 加载位置数 | All |
环境参数
| 工作温度 | :125°C | ||
