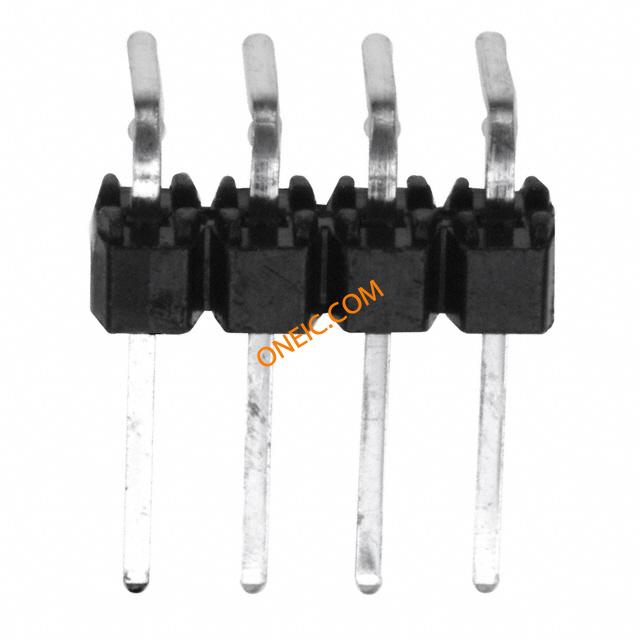

90121-0124
| 制造商 | Molex, LLC |
| 描述 | CONN HEADER 4POS .100" R/A TIN Headers & Wire Housings 2.54MM CGRIDIII HDR 4P R/A SR TIN Conn Unshrouded Header HDR 4 POS 2.54mm Solder RA Thru-Hole Tray Pin header 1 x 4P, 90121-0124, Molex |
| 分类 |
商业参数
| 商标名 | C-GRID | 零件号别名 | 0901210124 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | 1 |
| 工厂包装数量 | 3000 | ||
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 额定电压 | 350 V | 极数 | 1 x 4 |
| 最大额定电流 | 3 A | ||
机械参数
| 颜色 | Black | 间距 | 0.100" (2.54mm) |
| 包装方式 | Bulk | 端接方式 | Solder |
| 触头类型 | Male Pin | 安装类型 | Through Hole, Right Angle |
| 连接器类型 | Header, Unshrouded | 接触镀层 | Tin |
| 排数 | 1 | 连接器样式 | 90° |
| 触头材料 | Brass | 壳体材料 | Polyester |
| 端接样式 | Through Hole | 触点数 | 4 |
| 位数 | 4 | 第一连接器极性 | Male |
| 连接器 - AC输入 | Tin-plated | 接触长度 - 配合 | 0.266" (6.75mm) |
| 接触镀层厚度 | 160µin (4.06µm) | ||
产品信息
| 类型 | Breakaway | 设计类型 | Header, single row right angle |
| 系列 | 90121 | 产品子类型 | Headers |
| 加载位置数 | All | ||
