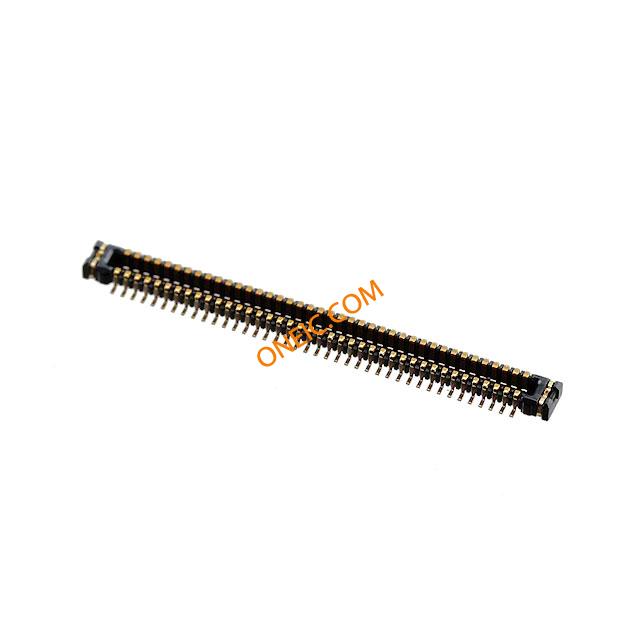

502430-8010
| 制造商 | |
| 描述 | CONN PLUG 80POS VERT DUAL SMD Molex 502430 Series 0.4mm Pitch 80 Way 2 Row Straight PCB Header, Solder Termination, 0.3A Board to Board & Mezzanine Connectors 0.4 B/B Plug Assy 80 ssy 80Ckt EmbsTp Pkg PLUG, 0.4MM, 1MM HEIGHT, 80WAY Molex SLIMSTACK 系列 0.4mm节距 80路 (2排) 直 PCB 针座, 焊接端接, 0.3A , 表面安装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | SlimStack | 零件号别名 | 502430-8010-C 502430-8010-TR750 |
| 产品类别 | Board to Board & Mezzanine Connectors | 标准包装数量 | 100 |
| 工厂包装数量 | 3000 | ||
合规参数
| RoHS | Compliant | 海关税号 | 85369010 |
| 材料阻燃等级 | :UL94V-0 | ||
电气参数
| 额定电压 | 50 V ac/dc | 接触电阻 | :80mohm |
| 击穿电压 | :250V | 最大额定电流 | 0.3A |
| 绝缘电阻 | :100Mohm | ||
机械参数
| 间距 | 0.016" (0.40mm) | 重量 | 0.000031 |
| 包装方式 | Bulk | 端接方式 | Solder |
| 引脚间距 | :0.4mm | 安装类型 | Surface Mount |
| 连接器类型 | Plug, Outer Shroud Contacts | 接触镀层 | Gold |
| 排数 | 2 | 堆叠方法 | 1 mm |
| 触头材料 | Phosphor Bronze | 端接样式 | SMD |
| 板面高度 | 0.031" (0.80mm) | 触点数 | 80 |
| 接触件端接 | :Surface Mount Vertical | 位数 | 80 |
| 绝缘材料 - 材质 | :Polyester | 配接堆叠高度 | 1mm |
| 接触镀层厚度 | 3.9µin (0.10µm) | ||
产品信息
| 类型 | Board to Board | 连接器性别 | :Plug |
| 系列 | 502430 | 产品特性 | Solder Retention |
| CAD图纸 | 3D CAD Model | 产品子类型 | Receptacles |
环境参数
| 插拔次数 | :30 | 工作温度 | :85°C |
