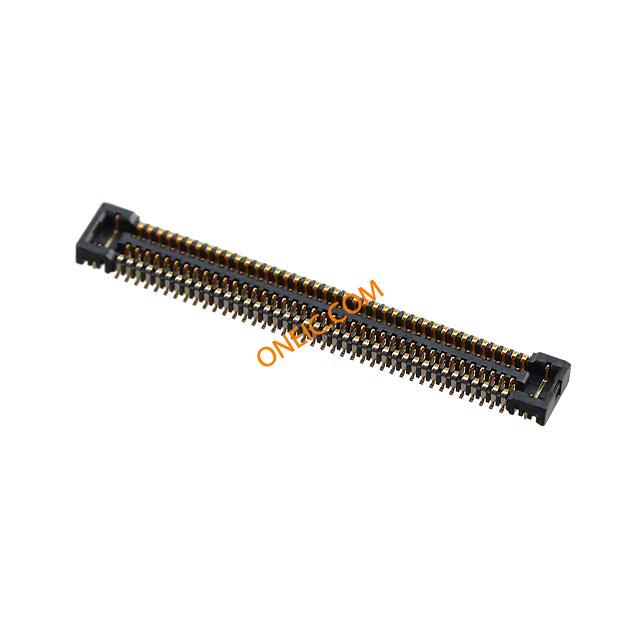

502426-8010
| 制造商 | |
| 描述 | CONN RCPT 80POS VERT DUAL SMD Molex 0.4mm 80 Way 2 Row Straight PCB Socket Surface Mount Board to Board Board to Board & Mezzanine Connectors 0.4 B/B Rec Assy 80C ssy 80Ckt EmbsTp Pkg SOCKET, 0.4MM, 1MM HEIGHT, 80WAY Molex SLIMSTACK 系列 2行 80路 直 0.4mm节距 表面贴装 印刷电路板插座, 板对板 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | SlimStack | 零件号别名 | 502426-8010-TR750 |
| 产品类别 | Board to Board & Mezzanine Connectors | 标准包装数量 | 100 |
| 工厂包装数量 | 3000 | ||
合规参数
| RoHS | Compliant | 海关税号 | 85369010 |
| 材料阻燃等级 | :UL94V-0 | ||
电气参数
| 额定电压 | 50 V ac/dc | 接触电阻 | :80mohm |
| 击穿电压 | :250V | 最大额定电流 | 0.3A |
| 绝缘电阻 | :100Mohm | ||
机械参数
| 间距 | 0.016" (0.40mm) | 重量 | 0.000072 |
| 包装方式 | Bulk | 端接方式 | Solder |
| 引脚间距 | :0.4mm | 安装类型 | Surface Mount |
| 连接器类型 | Receptacle, Center Strip Contacts | 接触镀层 | Gold |
| 排数 | 2 | 触头材料 | Phosphor Bronze |
| 端接样式 | SMD | 板面高度 | 0.039" (1.00mm) |
| 触点数 | 80 | 接触件端接 | :Surface Mount Vertical |
| 位数 | 80 | 绝缘材料 - 材质 | :Polyester |
| 配接堆叠高度 | 1mm | 接触镀层厚度 | 3.9µin (0.10µm) |
产品信息
| 类型 | Board to Board | 连接器性别 | :Receptacle |
| 系列 | 502426 | 产品特性 | Solder Retention |
| 产品子类型 | Receptacles | ||
环境参数
| 插拔次数 | :30 | 工作温度 | :85°C |
