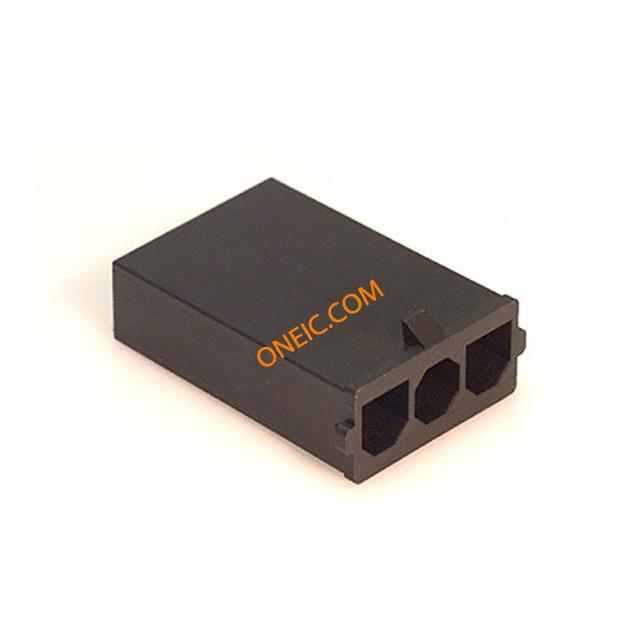

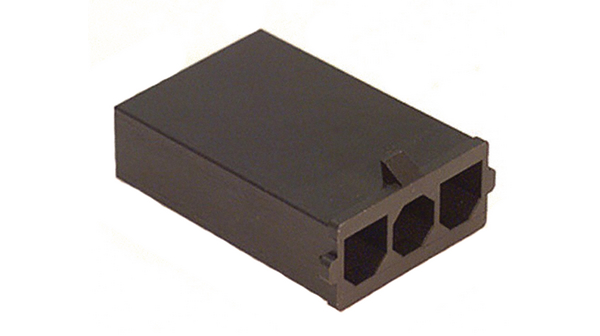

43680-2003

制造商	Molex, LLC
描述	CONN PLUG 3POS 7.5MM CONN HOUSING 3POS 7.50MM BLACK 3 way single row cable plug,14-18 awg 7.50mm Pitch Sabre™ Plug Crimp Housing, UL 94V-0, 3 Circuits, Glow Wire Compatible Sabre Plug WtW SR V-0 3Ckt SabrePlugWtWSRV-03Ckt Pin housing Pitch7.5 mm Poles 3 Sabre™, 43680-2003, Molex Molex SABRE 系列 7.49mm 节距 3 路直公压接连接器外壳
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

标准包装数量

合规参数

RoHS

Compliant

材料阻燃等级

UL 94 V-0

电气参数

极数

最大额定电流

18A

机械参数

颜色	Black	深度	35.56mm
间距	0.295" (7.50mm)	宽度	19.15mm
长度	26.42mm	包装方式	Bulk
方向	直	触头类型	Male Blade
安装类型	Free Hanging (In-Line)	连接器类型	Plug
紧固类型	Locking Ramp	排数	1
壳体材料	Nylon	触点数	3
堆叠方向	Side to Side	接触件端接	Crimp
位数	3	绝缘材料 - 材质	Polyamide (PA), Nylon

产品信息

备注	Contacts Not Provided	连接器性别	Male
系列	43680	CAD图纸	3D CAD Model
连接方式	Wire-Board	基础产品编号	43680
适用产品/相关产品	Sabre Plug

环境参数

工作温度

-40°C ~ 75°C

文档与媒体

PDF 文档

43680-2003

PDF 文档

1766776.pdf
