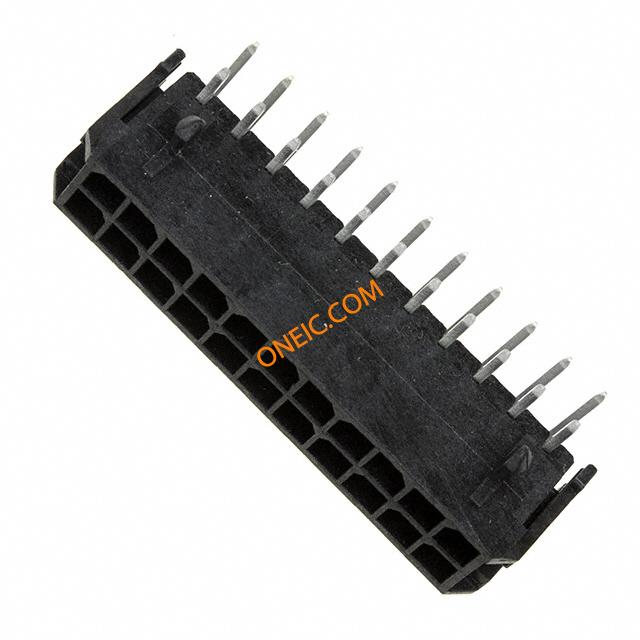

43045-2202
| 制造商 | Molex, LLC |
| 描述 | CONN HEADER 22POS 3MM R/A GOLD Molex 43045 Series 3mm Pitch 22 Way 2 Row Right Angle PCB Header, Solder Termination, 5A Headers & Wire Housings 22 CKT R/A HEADER Conn Wire to Board HDR 22 POS 3mm Solder RA Thru-Hole Tray CONNECTOR, HEADER, 22POS, 2ROW, 3MM Molex MICRO-FIT 3.0 系列 3mm节距 22路 (2排) 直角 PCB 针座, 焊接端接, 5A , 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Micro-Fit 3.0 | 零件号别名 | 0430452202 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | 1 |
| 工厂包装数量 | 576 | ||
合规参数
| RoHS | Compliant | 海关税号 | 85366930 |
电气参数
| 额定电压 | 250 V ac/dc | 最大额定电流 | 5A |
机械参数
| 颜色 | Black | 间距 | 0.118" (3.00mm) |
| 重量 | 0.02 | 包装方式 | Tray |
| 排间距 | 0.118" (3.00mm) | 端接方式 | Solder |
| 触头类型 | Male Pin | 安装类型 | Through Hole, Right Angle |
| 连接器类型 | Header, Shrouded | 接触镀层 | Gold |
| 紧固类型 | Locking Ramp | 排数 | 2 |
| 触头材料 | Brass Alloy | 壳体材料 | Thermoplastic |
| 端接样式 | Through Hole | 触点数 | 22 |
| 接触件端接 | :Through Hole Right Angle | 位数 | 22 |
| 接触镀层厚度 | 30µin (0.76µm) | 第一连接器安装类型 | :PCB |
产品信息
| 类型 | Wire to Board | 连接器性别 | :Header |
| 系列 | 43045 | 产品特性 | Board Lock |
| CAD图纸 | 3D CAD Model | 产品子类型 | Header Assemblies |
| 加载位置数 | All | ||
