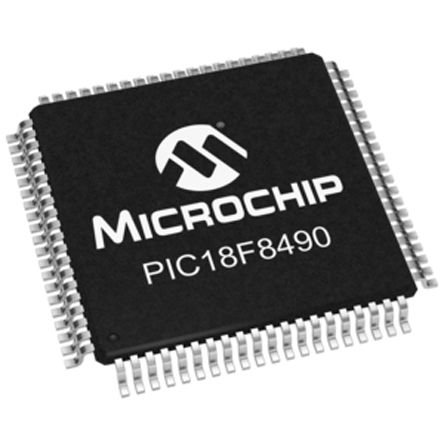

PIC18F8490-I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 16KB Flash 5V 80-Pin TQFP Tray 8 bit MCU TQFP80 IC MCU 8BIT 16KB FLASH 80TQFP 8-bit Microcontrollers - MCU 16kBF 768RM 66I/O IC, 8BIT FLASH MCU, 18F8490, TQFP80 Microchip PIC18F 系列 8 bit PIC MCU, 40MHz, 16 kB ROM 闪存, 768 B RAM, 80针 TQFP封装 |
| 分类 |
商业参数
| 最小起订量 | 119 | 单位包装 | 119 |
| 其他名称 | PIC18F8490IPT | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Trays | 工厂包装数量 | 119 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 零件状态 | :18F8490 |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
电气参数
| 转速 | 40 MHz | RAM 大小 | 768 byte |
| 内核大小 | 8-Bit | 核心类型 | PIC |
| 频率 | 40 MHz | 接口 | I2C/SPI/USART |
| 时钟速率 | 40 MHz | 存储器容量 | 16KByte |
| 存储器类型 | FLASH | 显示类型 | yes |
| I/O 数量 | 66 | 位数 | :8 |
| 时钟频率 | :40MHz | 数据转换器 | A/D 12x10b |
| 最大频率 | 40MHz | DAC数量 | 2 |
| 振荡器类型 | Internal | 供电电压 | 5 V |
| 数字I/O线数 | 66pins | 分辨率（位） | 10Bit |
| 通道数量 | 1 | 程序存储器大小 | 16 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 12channels |
| 最小输入电压 | 5.5V | 最小供电电压 | 4.2 V |
| 最大功耗 | 1000 mW | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 4.2 V ~ 5.5 V | ||
机械参数
| 重量 | 0.00504 | 包装方式 | TRAY |
| 引脚间距 | :0.5mm | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :80 |
| 封装形式 | 80TQFP | 冷却的封装 | TQFP |
| 材料表面处理 | :MSL 3 - 168 hours | 位数 | 80 |
| 供应商器件封装 | 80-TQFP (12x12) | 核心数/总线宽度 | 8 Bit |
产品信息
| USB | No | 系列 | PIC18 |
| 匹配码 | PIC18F8490-I/PT | CAN编号 | 0 |
| 闪存大小 | :16KB | SPI编号 | 1 |
| 片内RAM（通道数×位宽） | 12-chx10-bit | 外设 | Brown-out Detect/Reset, HLVD, LCD, POR, PWM, WDT |
| 架构 | RISC | 连接性 | I²C, SPI, UART/USART |
| 可编程性 | Yes | 核心处理器 | PIC |
| 定时器数量 | 4 | 控制器系列 | :PIC18 |
| 标准交期 | 14 weeks | 射频系列/标准 | PIC18 |
| 微控制器特性 | :Flash, ADC, Comparators, PWN, WDT, MI²C/SPI, EUSART, AUSART, ICSP, BOR/PBOR, PLVD, CCP/ECCP, ICD | A/D转换器数量 | :12 |
环境参数
| 温度范围 | :Industrial | 测试温度 | 85°C |
| 工作温度 | -25 to 85 °C | 结工作温度 | 85C |
