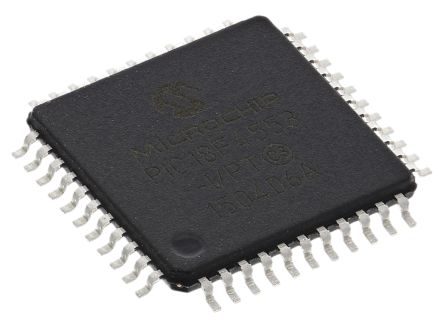

PIC18F4553-I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 32KB Flash 5V 44-Pin TQFP Tray 32 KB Flash, 2048 RAM, FS-USB 2.0, 1 IC MCU 8BIT 32KB FLASH 44TQFP PIC18F4553-I/PT, 8 bit Microcontroller PIC 48MHz 32kb Flash, 2048B RAM, USB I2C SPI 44-Pin TQFP 8-bit Microcontrollers - MCU 32KB FLSH 2048 RAM FSUSB 2.0 12B ADC 8-BIT MCU, 32K FLASH, USB2, TQFP44 Microchip PIC18F 系列 8 bit PIC MCU, 48MHz, 32 kB、256 B ROM 闪存, 2048 B RAM, 1xUSB, 44针 TQFP封装 |
| 分类 |
商业参数
| 最小起订量 | 160 | 单位包装 | 160 |
| 其他名称 | PIC18F4553IPT | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Trays | 工厂包装数量 | 160 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | ||
电气参数
| 转速 | 48 MHz | 定时器 | 1 x 8 bit, 3 x 16 bit |
| RAM 大小 | 2 KB | 内核大小 | 8-Bit |
| 核心类型 | PIC | 接口 | I2C/SPI/USART/USB |
| 时钟速率 | 48 MHz | EEPROM容量 | 256 x 8 |
| 存储器容量 | 2 KB | I/O 数量 | 35 |
| 额定电压 | 4.2 → 5.5 V | 时钟频率 | :48MHz |
| 数据转换器 | A/D 13x12b | 最大频率 | 48MHz |
| DAC数量 | 2 | 振荡器类型 | Internal |
| 供电电压 | 5 V | 分辨率（位） | 12bit |
| 通道数量 | 0 | 程序存储器大小 | 32 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 13 |
| 频率（中心/带宽） | 16 bit, 8 bit | 最大功耗 | 1000 mW |
| 每元件位数 | 12 bit | 供电电压 (Vcc/Vdd) | 4.2 V ~ 5.5 V |
机械参数
| 宽度 | 10mm | 高度 | 1.05mm |
| 长度 | 10mm | 重量 | 0.002188 |
| 包装方式 | Tray | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :44 | 封装形式 | 44TQFP |
| 冷却的封装 | TQFP | 材料表面处理 | :MSL 3 - 168 hours |
| 尺寸/外形 | 10 x 10 x 1.05mm | 位数 | 44 |
| 供应商器件封装 | 44-TQFP (10x10) | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 1(CCP), 1(ECCP) | ||
产品信息
| USB | 1 x Device | 系列 | PIC18 |
| 基本单元 | :PIC18F | 闪存大小 | :32KB |
| 片内RAM（通道数×位宽） | 13-chx12-bit | 外设 | Brown-out Detect/Reset, HLVD, POR, PWM, WDT |
| 架构 | RISC | 连接性 | I²C, SPI, UART/USART, USB |
| 核心处理器 | PIC | 定时器数量 | 4 |
| 控制器系列 | :PIC18F4xxx | 射频系列/标准 | PIC18 |
| A/D转换器数量 | :13 | ||
环境参数
| 工作温度 | -40 to 85 °C | ||
