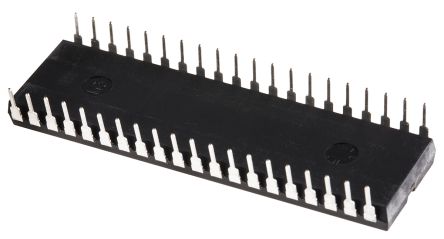

点击放大查看
PIC18F4455-I/P
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-Bit PIC18 PIC RISC 24KB Flash 5V 40-Pin PDIP Tube 24 KB Flash, 2048 RAM, FS-USB 2.0 IC MCU 8BIT 24KB FLASH 40DIP PIC18F4455-I/P, 8 bit Microcontroller PIC 48MHz 24kb Flash, 2048B RAM, USB I2C SPI 40-Pin PDIP 8-bit Microcontrollers - MCU 24kBF 2048RM FSUSB2 MCU 8-bit PIC18 PIC RISC 24KB Flash 5V 40-Pin PDIP Tube IC, 8BIT FLASH MCU, 18F4455, DIP40 40-Pin,24KBFlash,2048RAM,FS-USB2.0 PIC microcontroller; EEPROM:256B; SRAM:2048B; 48MHz; DIP40 Microcontroller 8 Bit PDIP-40, PIC18F4455-I/P, Microchip Microchip PIC18F 系列 8 bit PIC MCU, 48MHz, 24 kB，256 B ROM 闪存, 2048 B RAM, 1xUSB, 40针 PDIP封装 |
| 分类 |
商业参数
| 最小起订量 | 160 | 单位包装 | 10 |
| 其他名称 | PIC18F4455IP | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 10 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 零件状态 | :18F4455 |
| 抗辐射加固 | No | ||
电气参数
| 输入端 | 35 | 转速 | 48 MHz |
| 定时器 | 1 x 8 bit, 3 x 16 bit | 存储器 | 24KBytes |
| RAM 大小 | 2 KB | 内核大小 | 8-Bit |
| 核心类型 | PIC | 频率 | 48 MHz |
| 接口 | I2C/SPI/USART/USB | 时钟速率 | 8 MHz |
| 比较器数量 | 2 | 分辨率 | 10bit |
| EEPROM容量 | 256 x 8 | 存储器容量 | 2048 B |
| 存储器类型 | :Flash | I/O 数量 | 35 |
| 电压范围 | 2-5.5V | 位数 | :8 |
| 额定电压 | 4.2 → 5.5 V | 看门狗定时器 | 1 |
| 时钟频率 | :48MHz | 数据转换器 | A/D 13x10b |
| 最大频率 | 48MHz | DAC数量 | 2 |
| 振荡器类型 | Internal | 中断输出 | :20 |
| 供电电压 | 5 V | 分辨率（位） | 10bit |
| 通道数量 | 0 | 模拟输入/输出 | 2 |
| 非易失性存储器 | 256Bytes | 程序存储器大小 | 24 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 13 |
| 8位定时器数量 | 1 | 最小供电电压 | 4.2 V |
| 频率（中心/带宽） | 16 bit, 8 bit | 最大功耗 | 1000 mW |
| 每元件位数 | 10 bit | 供电电压 (Vcc/Vdd) | 4.2 V ~ 5.5 V |
机械参数
| 宽度 | 0.58in | 高度 | 0.195in |
| 长度 | 2.095in | 重量 | 0.0018 |
| 包装方式 | Tube | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | :40 |
| 封装形式 | 40PDIP | 冷却的封装 | PDIP |
| 材料表面处理 | :- | 包装数量 | 20 |
| 尺寸/外形 | 2.095 x 0.58 x 0.195in | 位数 | 40 |
| 供应商器件封装 | 40-PDIP | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 1(10 bit) (CCP), 1(10 bit) (ECCP) | ||
产品信息
| SPG | 20 | USB | 1 x Device |
| 类型 | PIC microcontroller | 系列 | PIC18 |
| 闪存大小 | :24KB | 片内RAM（通道数×位宽） | 13-chx10-bit |
| 外设 | Brown-out Detect/Reset, HLVD, POR, PWM, WDT | 架构 | RISC |
| 连接性 | I²C, SPI, UART/USART, USB | 可编程性 | Yes |
| 核心处理器 | PIC | 内置振荡器 | 32kHz, 8MHz |
| 单元数量 | 1 | 定时器数量 | 4 |
| 控制器系列 | :PIC18F4xxx | 射频系列/标准 | PIC18 |
| 使用的IC/零件 | :PIC18F4455-I/P | 微控制器特性 | :SPI, I²C, CCP, ECCP, SPP, EUSART, 2 x Comparators, 1 x 8-bit timer, 3 x 16-bit timer |
| A/D转换器数量 | :10 | ||
环境参数
| 温度范围 | :Industrial | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
