点击放大查看

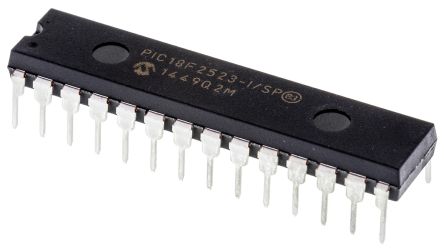

PIC18F2523-I/SP
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-Bit PIC18 PIC RISC 32KB Flash 2.5V/3.3V/5V 28-Pin SPDIP Tube MCU 8-bit PIC18 PIC RISC 32KB Flash 2.5V/3.3V/5V 28-Pin SPDIP Tube 32KB, Flash, 1536bytes-RAM, 25I/O, 8 IC MCU 8BIT 32KB FLASH 28SDIP PIC18F2523-I/SP, 8 bit Microcontroller PIC 40MHz 32kb Flash, 1536B RAM, I2C SPI 28-Pin SPDIP 8-bit Microcontrollers - MCU 32KB FL 1536bytes- RAM 25I/O IC, 8BIT FLASH MCU, 18F2523, DIP28 MCU,8-Bit,CMOS,28-Pin,32KBFlash,1536RAM,25I/O,nanoWatt PIC microcontroller; EEPROM:256B; SRAM:1536B; 40MHz; DIP28 Microchip PIC18F 系列 8 bit PIC MCU, 40MHz, 32 kB、256 B ROM 闪存, 1536 B RAM, 28针 SPDIP封装 |
| 分类 |
商业参数
| 最小起订量 | 1600 | 单位包装 | 15 |
| 其他名称 | PIC18F2523ISP | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 15 |
| 标准封装名称 | PDIP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | :18F2523 | 认证机构 | No |
电气参数
| 输入端 | 25 | 转速 | 40 MHz |
| 定时器 | 1 x 8 bit, 3 x 16 bit | 存储器 | 32KBytes |
| RAM 大小 | 1.5 KB | 内核大小 | 8-Bit |
| 核心类型 | PIC | 接口 | I2C/SPI/USART |
| 时钟速率 | 40 MHz | 比较器数量 | 2 |
| EEPROM容量 | 256 x 8 | 存储器容量 | 1536 B |
| 存储器类型 | :Flash | I/O 数量 | 25 |
| 电压范围 | 2-5.5V | 位数 | 12 |
| 额定电压 | 4.2 → 5.5 V | 看门狗定时器 | 1 |
| 时钟频率 | :40MHz | 数据转换器 | A/D 10x12b |
| 最大频率 | 40MHz | DAC数量 | 2 |
| 振荡器类型 | Internal | 供电电压 | 2.5|3.3|5 V |
| 分辨率（位） | 12bit | 串行接口 | 1 |
| 通道数量 | 0 | 模拟输入/输出 | 2 |
| 非易失性存储器 | 256Bytes | 程序存储器大小 | 32 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 10 |
| 8位定时器数量 | 1 | 最小供电电压 | 2...5.5V |
| 频率（中心/带宽） | 16 bit, 8 bit | 最大功耗 | 1000 mW |
| 每元件位数 | 12 bit | 供电电压 (Vcc/Vdd) | 4.2 V ~ 5.5 V |
机械参数
| 宽度 | 0.295in | 高度 | 0.15in |
| 长度 | 1.4in | 重量 | 0.000033 |
| 包装方式 | Tube | 引脚样式 | Through Hole |
| 端接方式 | :SMD | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | :28 |
| 封装形式 | 28SPDIP | 冷却的封装 | SPDIP |
| 材料表面处理 | :- | 总长度 | 34.67 |
| 包装数量 | SPDIP | 尺寸/外形 | 1.4 x 0.295 x 0.15in |
| 位数 | 28 | 外壳尺寸-插件 | 3.43 |
| 供应商器件封装 | 28-SPDIP | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 2(CCP) | ||
产品信息
| SPI | 1 | USB | 0 |
| 类型 | PIC microcontroller | 系列 | PIC18 |
| 协议 | 1 | 闪存大小 | :32KB |
| 片内RAM（通道数×位宽） | 10-chx12-bit | 外设 | Brown-out Detect/Reset, HLVD, POR, PWM, WDT |
| 架构 | RISC | 连接性 | I²C, SPI, UART/USART |
| 核心处理器 | PIC | 内置振荡器 | 32kHz, 8MHz |
| 单元数量 | 1 | 定时器数量 | 4 |
| 控制器系列 | :PIC18F2xxx | 射频系列/标准 | PIC18 |
| DigiKey可编程 | Yes | 印刷电路板数量 | 28 |
| 微控制器特性 | :WDT, ADC, PBOR, EUSART, LIN, SPI, I2C | A/D转换器数量 | :10 |
环境参数
| 工作温度 | -40 to 85 °C | ||
