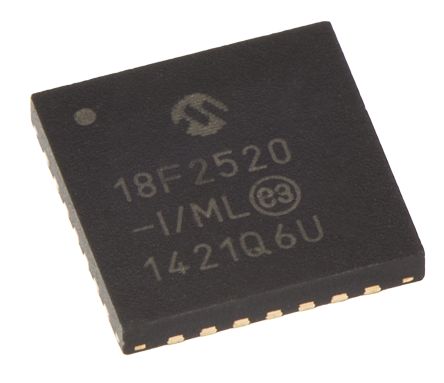

PIC18F2520-I/ML
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC18 PIC RISC 32KB Flash 5V 28-Pin QFN EP Tube 8-bit Microcontrollers - MCU 32kBF 1536RM 25I/O 8 bit MCU QFN28 IC MCU 8BIT 32KB FLASH 28QFN PIC18F2520-I/ML, 8 bit Microcontroller PIC 40MHz 32kb Flash, 1536B RAM, I2C SPI 28-Pin QFN IC, MCU, 8-BIT, 32K FLASH, QFN28 QFN-286x6mmTUBE,32KBFlash,1536RAM,25I/O PIC microcontroller; EEPROM:256B; SRAM:1536B; 40MHz; QFN28 Microcontroller 8 Bit QFN-28, PIC18F2520-I/ML, Microchip Microchip PIC18F 系列 8 bit PIC MCU, 40MHz, 32 kB、256 B ROM 闪存, 1536 B RAM, 28针 QFN封装 PIC18F 32K QFN28 85°C |
| 分类 |
商业参数
| 最小起订量 | 61 | 单位包装 | 61 |
| 其他名称 | PIC18F2520IML | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 61 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85411000 | 零件状态 | :18F2520 |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
电气参数
| 输入端 | 25 | 转速 | 40 MHz |
| 定时器 | 1 x 8 bit, 3 x 16 bit | 存储器 | 32KBytes |
| RAM 大小 | 1.5 KB | 内核大小 | 8-Bit |
| 核心类型 | PIC | 频率 | 40 MHz |
| 接口 | I2C/SPI/USART | 时钟速率 | 40 MHz |
| 比较器数量 | 2 | EEPROM容量 | 256Byte |
| 存储器容量 | 1.5 KB | 存储器类型 | FLASH |
| 显示类型 | no | I/O 数量 | 25 |
| 电压范围 | 2-5.5V | 位数 | :8 |
| 额定电压 | 4.2 → 5.5 V | 看门狗定时器 | 1 |
| 时钟频率 | :40MHz | 数据转换器 | A/D 10x10b |
| 最大频率 | 40MHz | DAC数量 | 2 |
| 振荡器类型 | Internal | 供电电压 | 5 V |
| 数字I/O线数 | 24pins | 分辨率（位） | 10Bit |
| 通道数量 | 10 | 模拟输入/输出 | 2 |
| 非易失性存储器 | 1KBytes | 程序存储器大小 | 32 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 10channels |
| 最小输入电压 | 5.5V | 8位定时器数量 | 1 |
| 最小供电电压 | 4.2 V | 频率（中心/带宽） | 16 bit, 8 bit |
| 最大功耗 | 1000 mW | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 4.2 V ~ 5.5 V | ||
机械参数
| 宽度 | 6mm | 高度 | 0.95mm |
| 长度 | 6mm | 重量 | 0.0002 |
| 包装方式 | Tube | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :28 | 封装形式 | 28QFN EP |
| 冷却的封装 | QFN | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | 10 | 尺寸/外形 | 6 x 6 x 0.95mm |
| 位数 | 28 | 供应商器件封装 | 28-QFN (6x6) |
| 核心数/总线宽度 | 8 Bit | 脉冲宽度失真（最大） | 2(CCP) |
产品信息
| SPG | 10 | USB | yes |
| 类型 | PIC microcontroller | 系列 | PIC18 |
| 基本单元 | :PIC18F | 匹配码 | PIC18F2520-I/ML |
| CAN编号 | 0 | 闪存大小 | :32KB |
| SPI编号 | 1 | 片内RAM（通道数×位宽） | 10-chx10-bit |
| 外设 | Brown-out Detect/Reset, HLVD, POR, PWM, WDT | 架构 | RISC |
| 连接性 | I²C, SPI, UART/USART | 可编程性 | Yes |
| 核心处理器 | PIC | 内置振荡器 | 32kHz, 8MHz |
| 单元数量 | 1 | 定时器数量 | 4 |
| 控制器系列 | :PIC18F2xxx | 标准交期 | 14 weeks |
| 射频系列/标准 | PIC18 | A/D转换器数量 | :10 |
环境参数
| 温度范围 | :Industrial | 测试温度 | 85°C |
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
