首页产品分类集成电路嵌入式微控制器应用处理器PIC18F2455-I/SO

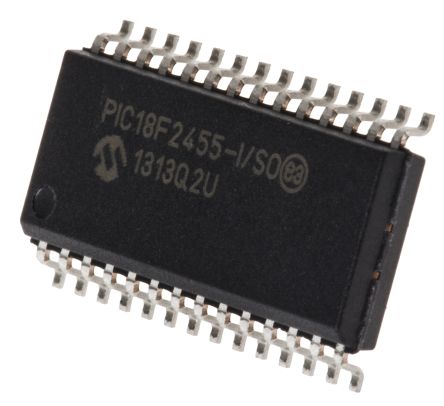

PIC18F2455-I/SO

点击放大查看

PIC18F2455-I/SO

制造商
Microchip Technology Inc.
描述MCU 8-bit PIC18 PIC RISC 24KB Flash 5V 28-Pin SOIC W Tube 8-bit Microcontrollers - MCU 24kBF 2048RM FSUSB2 8 bit MCU SOIC28 IC MCU 8BIT 24KB FLASH 28SOIC PIC18F2455-I/SO, 8 bit Microcontroller PIC 48MHz 24kb Flash, 2048B RAM, USB I2C SPI 28-Pin SOIC MCU, 8-BIT, 24K FLASH, USB 2, SOIC28 Microcontroller;24KBFlash;2048RAM;256EEPROM;24I/O;SOIC-28 PIC microcontroller; EEPROM:256B; SRAM:2048B; 48MHz; SO28; 2÷5.5V Microcontroller 8 Bit SO-28, PIC18F2455-I/SO, Microchip Microchip PIC18F 系列 8 bit PIC MCU, 48MHz, 24 kB，256 B ROM 闪存, 2048 B RAM, 1xUSB, 28针 SOIC封装 PIC18F 24K SOIC28 85°C
分类
集成电路嵌入式微控制器应用处理器

商业参数

最小起订量27单位包装27
其他名称PIC18F2455ISO产品类别8-bit Microcontrollers - MCU
标准包装数量Rail / Tube工厂包装数量27
标准封装名称SOIC W

合规参数

RoHSRoHS CompliantSVHC:No SVHC (20-Jun-2013)
欧盟RoHSCompliant海关税号85411000
汽车级NO零件状态:18F2455
抗辐射加固No无铅定义RoHS-conform
认证机构No

电气参数

输入端23转速48 MHz
定时器1 x 8 bit, 3 x 16 bit存储器24KBytes
以太网0RAM 大小2 KB
内核大小8-Bit核心类型PIC
频率48 MHz接口I2C/SPI/USART/USB
时钟速率40 MHz比较器数量2
分辨率10bitEEPROM容量256Byte
存储器容量2048 B存储器类型FLASH
显示类型0I/O 数量24
电压范围2-5.5V位数10
额定电压4.2 → 5.5 V看门狗定时器1
时钟频率:48MHz数据转换器A/D 10x10b
最大频率40MHzDAC数量2
振荡器类型Internal供电电压5 V
数字I/O线数24pins分辨率（位）16bit
串行接口1通道数量10
模拟输入/输出2非易失性存储器256Bytes
程序存储器大小24 KB程序存储器类型Flash
ADC/DAC 数量10最小输入电压4.2V
8位定时器数量1最小供电电压4.2 V
频率（中心/带宽）16 bit, 8 bit最大功耗1000 mW
每元件位数10 bit供电电压 (Vcc/Vdd)4.2 V ~ 5.5 V

机械参数

宽度7.5mm高度2.35mm
长度17.9mm重量0.002963
包装方式Tube引脚样式Gull-wing
端接方式:SMD安装类型Surface Mount
安装样式SMD/SMT引脚数:28
封装形式28SOIC W冷却的封装SOIC
材料表面处理:MSL 1 - Unlimited总长度17.87
包装数量SOIC W尺寸/外形17.9 x 7.5 x 2.35mm
位数28外壳尺寸-插件2.31
供应商器件封装28-SOIC核心数/总线宽度8 Bit
脉冲宽度失真（最大）2(10 bit) (CCP)

产品信息

SPI1SPG10
USB1类型PIC microcontroller
系列PIC18协议1
基本单元:PIC18F匹配码PIC18F2455-I/SO
CAN编号0闪存大小:24KB
SPI编号1片内RAM（通道数×位宽）10-chx10-bit
外设Brown-out Detect/Reset, HLVD, POR, PWM, WDT架构RISC
连接性I²C, SPI, UART/USART, USB可编程性Yes
核心处理器PIC内置振荡器32kHz, 8MHz
单元数量1定时器数量4
控制器系列:PIC18F2xxx标准交期17 weeks
射频系列/标准PIC18DigiKey可编程Yes
印刷电路板数量28A/D转换器数量:10

环境参数

温度范围:Industrial测试温度-40°C
工作温度-40 to 85 °C结工作温度85C

文档与媒体

SOIC-28L Palladium Coated Copper 29/Aug/2013
SOIC-28L Revision 17/Dec/2013
SOIC-28L Revision 06/Feb/2014
jp020587.pdf
PIC18F(2, 4)zzz Programming Specification
Timer1 Errata
PIC18Fx455, x550 Data Sheet Errata
PIC18F2455/2550/4455/4550 Datasheet
PIC18Fx455, x550 Revision A3 Errata
PIC18Fx455,x550 Family Errata
39632e.pdf
39632b.pdf
