点击放大查看

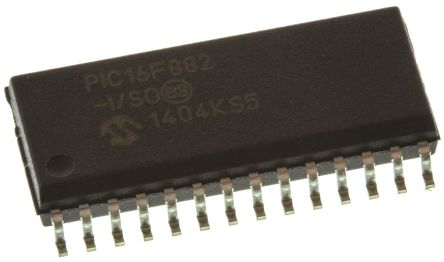

PIC16F882-I/SO
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC16 PIC RISC 3.5KB Flash 2.5V/3.3V/5V 28-Pin SOIC W Tube 8-bit Microcontrollers - MCU 3.5K Enhanced Flash 128 RAM 25 I/O 8 bit MCU SOIC28 IC MCU 8BIT 3.5KB FLASH 28SOIC PIC16F882-I/SO, 8 bit Microcontroller PIC 20MHz 2048 Flash, 128B RAM, I2C SPI 28-Pin SOIC MCU 8BIT 3.5K FLASH, SMD, SOIC28 28-Pin,3.5KBENHFlash,128RAM,25I/O,PBFree PIC microcontroller; EEPROM:128B; SRAM:128B; 20MHz; SO28; 2÷5.5V Microcontroller 8 Bit SO-28, PIC16F882-I/SO, Microchip Microchip PIC16F 系列 8 bit PIC MCU, 20MHz, 2048 x 14 字，128 B ROM 闪存, 128 B RAM, 28针 SOIC封装 PIC16F 3,5K SOIC28 85°C |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 27 |
| 其他名称 | PIC16F882ISO | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 27 |
| 标准封装名称 | SOIC W | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
| 认证机构 | No | ||
电气参数
| 输入端 | 24 | 转速 | 20 MHz |
| 定时器 | 1 x 16 bit, 2 x 8 bit | 存储器 | 3.5KBytes |
| 以太网 | 0 | RAM 大小 | 128 byte |
| 内核大小 | 8-Bit | 核心类型 | PIC |
| 频率 | 20 MHz | 接口 | I2C/SPI/USART |
| 时钟速率 | 20 MHz | 比较器数量 | 2 |
| 分辨率 | 10bit | EEPROM容量 | 128Byte |
| 存储器容量 | 128 B | 存储器类型 | Flash |
| 显示类型 | 0 | I/O 数量 | 28 |
| 电压范围 | 2-5.5V | 位数 | 10 |
| 额定电压 | 2 → 5.5 V | 看门狗定时器 | 1 |
| 时钟频率 | :20MHz | 数据转换器 | A/D 11x10b |
| 最大频率 | 20MHz | DAC数量 | 2 |
| 振荡器类型 | Internal | 供电电压 | 2.5|3.3|5 V |
| 数字I/O线数 | 25pins | 分辨率（位） | 10Bit |
| 串行接口 | 1 | 通道数量 | 11 |
| 模拟输入/输出 | 2 | 非易失性存储器 | 128Bytes |
| 程序存储器大小 | 3.5 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 11 | 最小输入电压 | 5V |
| 8位定时器数量 | 2 | 最小供电电压 | 2 V |
| 频率（中心/带宽） | 16 bit, 8 bit | 最大功耗 | 800 mW |
| 每元件位数 | 10 bit | 供电电压 (Vcc/Vdd) | 2 V ~ 5.5 V |
机械参数
| 宽度 | 7.5mm | 高度 | 2.35mm |
| 长度 | 17.9mm | 重量 | 0.002963 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :28 |
| 封装形式 | 28SOIC W | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 17.9 |
| 包装数量 | SOIC W | 尺寸/外形 | 17.9 x 7.5 x 2.35mm |
| 位数 | 28 | 外壳尺寸-插件 | 2.05(Min) |
| 供应商器件封装 | 28-SOIC | 核心数/总线宽度 | 8 Bit |
| 脉冲宽度失真（最大） | 1(10 bit) (CCP), 1(10 bit) (ECCP) | ||
产品信息
| SPI | 1 | USB | 0 |
| 类型 | PIC microcontroller | 系列 | PIC16 |
| 协议 | 1 | 匹配码 | PIC16F882-I/SO |
| CAN编号 | 0 | 闪存大小 | :3.5KB |
| SPI编号 | 1 | 片内RAM（通道数×位宽） | 11-chx10-bit |
| 外设 | Brown-out Detect/Reset, POR, PWM, WDT | 架构 | RISC |
| 连接性 | I²C, SPI, UART/USART | 可编程性 | Yes |
| 核心处理器 | PIC | 内置振荡器 | 32kHz, 8MHz |
| 单元数量 | 1 | 定时器数量 | 3 |
| 控制器系列 | :PIC16F8xx | 标准交期 | 14 weeks |
| 射频系列/标准 | PIC16 | DigiKey可编程 | Yes |
| 印刷电路板数量 | 28 | A/D转换器数量 | :11 |
环境参数
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
