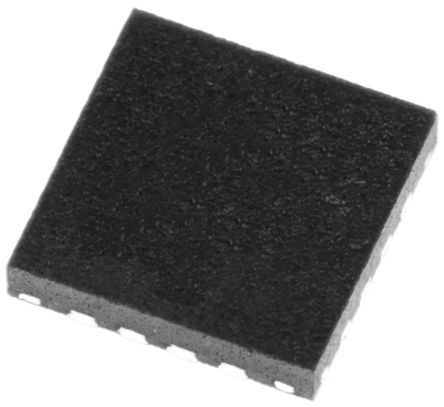

点击放大查看

PIC16F688-I/ML

制造商	Microchip Technology Inc.
描述	MCU 8-bit PIC16 PIC RISC 7KB Flash 2.5V/3.3V/5V 16-Pin QFN EP Tube 8 bit MCU QFN16 IC MCU 8BIT 7KB FLASH 16QFN PIC16F688-I/ML, 8 bit Microcontroller PIC 20MHz 4096 Flash, 256B RAM, 16-Pin QFN 8-bit Microcontrollers - MCU 7KB 256 RAM 12I/O MCU, 8-BIT, 7K FLASH, 256 RAM, QFN16 IC,PIC16F688-I/ML Microchip PIC16F 系列 8 bit PIC MCU, 20MHz, 4096 x 14 字，256 B ROM 闪存, 256 B RAM, 16针 QFN封装 PIC16F 7K QFN16 85°C
分类	集成电路嵌入式微控制器无线MCU

对参数有疑问？问 AI 助手

商业参数

最小起订量	1	单位包装	91
其他名称	PIC16F688IML	产品类别	8-bit Microcontrollers - MCU
标准包装数量	Rail / Tube	工厂包装数量	91
标准封装名称	QFN

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85411000
零件状态	:16F688	抗辐射加固	No
无铅定义	RoHS-conform	认证机构	No

电气参数

转速	20 MHz	定时器	1 x 16 bit, 1 x 8 bit
RAM 大小	256 byte	内核大小	8-Bit
核心类型	PIC	频率	20 MHz
接口	USART	时钟速率	20 MHz
EEPROM容量	256Byte	存储器容量	7KByte
存储器类型	FLASH	显示类型	no
I/O 数量	12	位数	10
额定电压	2 → 5.5 V	时钟频率	:20MHz
数据转换器	A/D 8x10b	最大频率	20MHz
DAC数量	0	振荡器类型	Internal
供电电压	2.5\|3.3\|5 V	数字I/O线数	12pins
分辨率（位）	10Bit	串行接口	1
通道数量	0	程序存储器大小	7 KB
程序存储器类型	Flash	ADC/DAC 数量	8
最小供电电压	2 V	频率（中心/带宽）	16 bit, 8 bit
最大功耗	800 mW	每元件位数	10 bit
供电电压 (Vcc/Vdd)	2 V ~ 5.5 V

机械参数

宽度	4mm	高度	0.95mm
长度	4mm	重量	0.0002
包装方式	TUBE	引脚样式	No Lead
端接方式	:SMD	安装类型	Surface Mount
安装样式	SMD/SMT	引脚数	:16
封装形式	16QFN EP	冷却的封装	QFN
材料表面处理	:MSL 1 - Unlimited	总长度	4
包装数量	QFN EP	尺寸/外形	4 x 4 x 0.95mm
位数	16	外壳尺寸-插件	0.88
供应商器件封装	16-QFN-EP (4x4)	核心数/总线宽度	8 Bit

产品信息

USB	No	系列	PIC16
匹配码	PIC16F688-I/ML	CAN编号	0
闪存大小	:7KB	SPI编号	0
片内RAM（通道数×位宽）	8-chx10-bit	外设	Brown-out Detect/Reset, POR, WDT
架构	RISC	连接性	UART/USART
可编程性	Yes	核心处理器	PIC
定时器数量	2	控制器系列	:PIC16F6xx
标准交期	14 weeks	射频系列/标准	PIC16
DigiKey可编程	Yes	印刷电路板数量	16
A/D转换器数量	:8

环境参数

温度范围	:Industrial	工作温度	-40 to 85 °C
结工作温度	85C

文档与媒体

在线文档

Qualification QFN-28,20,16 Packages 26/Dec/2013

在线文档

Qualification Report 28/Jan/2014

在线文档

Qualification QFN-28,20,16 with Copper 09/Jan/2014

在线文档

Qualification Copper Wire Revison 01/Apr/2014

PDF 文档

1572921.pdf

PDF 文档

41203D.pdf

PDF 文档

41203E.pdf
