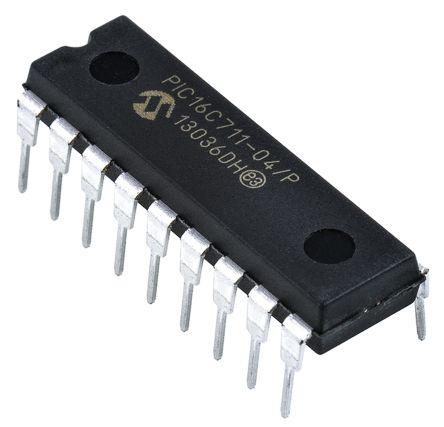

PIC16C711-04/P
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-Bit PIC16 PIC RISC 1.75KB EPROM 5V 18-Pin PDIP Tube 8-bit Microcontrollers - MCU 1.75KB 68 RAM 13 I/O 4MHz PDIP18 MCU 8-bit PIC16 PIC RISC 1.75KB EPROM 5V 18-Pin PDIP Tube 8 bit MCU PDIP18 IC MCU 8BIT 1.75KB OTP 18DIP PIC16C711-04/P, 8 bit Microcontroller PIC 4MHz 1K EPROM, 68B RAM, 18-Pin PDIP IC, 8BIT CMOS MCU, 16C711, DIP18 IC, 8-BIT CMOS MCU, TUBE25 18-Pin,1.75KBOTP,68RAM,13I/O PIC microcontroller; SRAM:68B; 4MHz; DIP18; 2.5÷5.5V Microcontroller 8 Bit DIL-18, PIC16C711-04/P, Microchip Microchip PIC 系列 8 bit PIC MCU, 4MHz, 1K x 14 字 ROM EPROM, 68 B RAM, 18针 PDIP封装 PIC16C 1,75K PDIP18 70°C |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 25 |
| 其他名称 | PIC16C71104P | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 25 |
| 标准封装名称 | PDIP | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | :16C711 | 无铅定义 | RoHS-conform |
| 认证机构 | No | ||
电气参数
| 输入端 | 13 | 转速 | 4 MHz |
| 定时器 | 1 x 8 bit | 存储器 | :14KB |
| RAM 大小 | 68 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 接口 | :(Not Available) |
| 时钟速率 | 4 MHz | 比较器数量 | 0 |
| 存储器容量 | 68 B | 存储器类型 | OTP |
| I/O 数量 | 13 | 电压范围 | 2.5-5.5V |
| 位数 | 8 | 额定电压 | 2.5 → 6 V |
| 看门狗定时器 | 1 | 时钟频率 | :4MHz |
| 数据转换器 | A/D 4x8b | 最大频率 | 4MHz |
| 振荡器类型 | External | 供电电压 | 5 V |
| 分辨率（位） | 8bit | 通道数量 | 4 |
| 模拟输入/输出 | 4-Channel,8-Bit | 非易失性存储器 | 0Bytes |
| 程序存储器大小 | 1.75 KB | 程序存储器类型 | EPROM |
| ADC/DAC 数量 | 4 | 8位定时器数量 | 1 |
| 最小供电电压 | 2.5...5.5V | 频率（中心/带宽） | 8bit |
| 最大功耗 | 1000 mW | 每元件位数 | 8 bit |
| 供电电压 (Vcc/Vdd) | 4 V ~ 6 V | ||
机械参数
| 宽度 | 7.112mm | 高度 | 3.81mm |
| 长度 | 23.495mm | 重量 | 0.000001 |
| 包装方式 | Tube | 引脚样式 | Through Hole |
| 端接方式 | :Through Hole | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | :18 |
| 封装形式 | 18PDIP | 冷却的封装 | PDIP |
| 材料表面处理 | :- | 包装数量 | PDIP |
| 尺寸/外形 | 23.495 x 7.112 x 3.81mm | 位数 | 18 |
| 供应商器件封装 | 18-PDIP | 核心数/总线宽度 | 8 Bit |
产品信息
| SPG | 25 | USB | 0 |
| 类型 | PIC microcontroller | 系列 | PIC16 |
| 匹配码 | PIC16C711-04/P | 片内RAM（通道数×位宽） | 4-chx8-bit |
| 外设 | Brown-out Detect/Reset, POR, WDT | 架构 | RISC |
| 核心处理器 | PIC | 单元数量 | 1 |
| 定时器数量 | 1 | 控制器系列 | :PIC16C |
| 标准交期 | 14 weeks | 射频系列/标准 | PIC16 |
| 使用的IC/零件 | :PIC16C711-04/P | DigiKey可编程 | Yes |
| 微控制器特性 | :In-system Programming, Brown-out Protection, Watchdog | A/D转换器数量 | :4 |
环境参数
| 温度范围 | :Commercial | 测试温度 | 0°C |
| 工作温度 | 0 to 70 °C | ||
