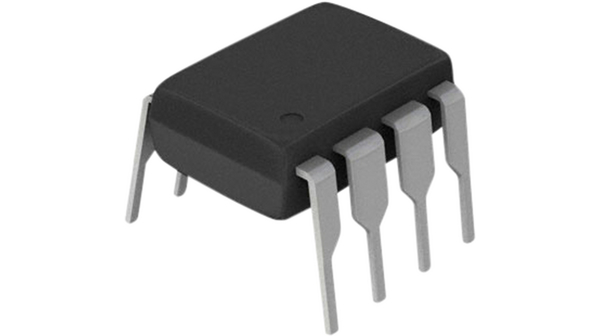

PIC12F510-I/P

制造商	Microchip Technology Inc.
描述	MCU 8-bit PIC12 PIC RISC 1.5KB Flash 2.5V/3.3V/5V 8-Pin PDIP Tube 8-bit Microcontrollers - MCU 1.5 KB 38 RAM 6 I/O Ind Temp PDIP8 1.5 KB Flash, 38 RAM, 6 I/O IC MCU 8BIT 1.5KB FLASH 8DIP PIC12F510-I/P, 8 bit Microcontroller PIC 8MHz 1K Flash, 38B RAM, 8-Pin PDIP IC, 8BIT FLASH MCU, 12F510, DIP8 8-Pin,1.5KBFlash,38RAM,6I/O PIC microcontroller; SRAM:38B; 8MHz; DIP8; 2÷5.5V Microcontroller 8 Bit DIP-8, PIC12F510-I/P, Microchip Microchip PIC12F 系列 8 bit PIC MCU, 8MHz, 1024 x 12 字 ROM 闪存, 38 B RAM, 8针 PDIP封装
分类	集成电路嵌入式微控制器应用处理器

对参数有疑问？问 AI 助手

商业参数

最小起订量	1100	单位包装	60
其他名称	PIC12F510IP	产品类别	8-bit Microcontrollers - MCU
标准包装数量	Rail / Tube	工厂包装数量	60
标准封装名称	PDIP

合规参数

RoHS	RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423190
零件状态	:12F510	抗辐射加固	No
认证机构	No

电气参数

输入端	6	转速	20 MHz
定时器	1 x 8 bit	存储器	1.5KBytes
RAM 大小	38 byte	内核大小	8-Bit
核心类型	PIC	频率	20 MHz
接口	:-	时钟速率	8 MHz
比较器数量	0	存储器容量	38 B
存储器类型	:Flash	I/O 数量	6
电压范围	2-5.5V	位数	8
额定电压	2 → 5.5 V	时钟频率	:8MHz
数据转换器	A/D 4x8b	最大频率	8MHz
振荡器类型	Internal	供电电压	2.5\|3.3\|5 V
分辨率（位）	8bit	通道数量	3
模拟输入/输出	3-Channel,8-Bit	非易失性存储器	0Bytes
程序存储器大小	1.5 KB	程序存储器类型	Flash
ADC/DAC 数量	3	8位定时器数量	1
最小供电电压	2 V	频率（中心/带宽）	8bit
最大功耗	700 mW	每元件位数	8 bit
供电电压 (Vcc/Vdd)	2 V ~ 5.5 V

机械参数

宽度	0.28in	高度	0.195in
长度	0.4in	重量	0.000175
包装方式	Tube	引脚样式	Through Hole
端接方式	:Through Hole	安装类型	Through Hole
安装样式	Through Hole	引脚数	:8
封装形式	8PDIP	冷却的封装	PDIP
材料表面处理	:-	总长度	9.27
包装数量	PDIP	尺寸/外形	0.4 x 0.28 x 0.195in
位数	8	外壳尺寸-插件	3.3
供应商器件封装	18-PDIP	核心数/总线宽度	8 Bit

产品信息

SPG	60	USB	0
类型	PIC microcontroller	系列	PIC12
闪存大小	:1.5KB	片内RAM（通道数×位宽）	3-chx8-bit
外设	POR, WDT	架构	RISC
可编程性	Yes	核心处理器	PIC
内置振荡器	4MHz, 8MHz	单元数量	1
定时器数量	1	控制器系列	:PIC12F5xx
射频系列/标准	PIC12	使用的IC/零件	:PIC12F510-I/P
DigiKey可编程	Yes	印刷电路板数量	8
微控制器特性	:ADC, DRT, WDT, ICSP	A/D转换器数量	:4

环境参数

工作温度

-40 to 85 °C

结工作温度

85C
