点击放大查看
MCP1702T-5002E/CB
| 制造商 | Microchip Technology Inc. |
| 描述 | LDO Regulator Pos 5V 0.25A 3-Pin SOT-23A T/R LDOVREG POS 5,0V 0,25A SOT23-3 IC REG LDO 5V 0.25A SOT23A-3 LDO regulator, +5.0V 250mA, SC59 LOW IQ 250MA LDO; VIN 10V MAX; VOUT=5.0V LDO Voltage Regulators LDO w/ Low Quiescent V REG, LDO, 250MA, SMD, SOT-23-3 LOWIQ250MALDO,VIN10VMAX,VOUT=5.0V LDO voltage regulator 5.0 V SOT-23A-3, MCP1702T-5002E/CB, Microchip Microchip , LDO 调节器, 250mA, 5 V输出 ±0.4%, 2.7 → 13.2 V输入, 3针 SOT-23A封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 3000 | 单位包装 | 3000 |
| 其他名称 | MCP1702T-5002E/CBCT | 产品类别 | LDO Voltage Regulators |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 3000 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423990 | 汽车级 | NO |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
电气参数
| 精度 | ±2 % | 容差 | 2% |
| 输出类型 | Fixed | 工作模式 | Linear |
| 稳压器类型 | Linear | 额定电压 | 2.7 V |
| 电源调整率 | 0.1(Typ) %/V | 负载调整率 | 1(Typ) % |
| 输出电流 | 0.25(Min) A | 供电电压 | 0.33@250mA V |
| 输出数量 | 1 | 稳压器拓扑 | Positive Fixed |
| 25°C时电阻 | 110°C/W | 稳压器数量 | 1 |
| 噪声 - 0.1Hz至10Hz | 8μV/sqrtHz | 最小输入电压 | 5V |
| 最小供电电压 | :2% | 输出电压精度 | �2 % |
| 最大功耗 | 253mW | 静态电流 (Iq) | 0.002mA |
| 直流输入电压（最小） | 2.7 V | 静态电流（最大） | 0.005 mA |
| 电压负载调整率 | 0.4 % | 输入偏置电流（最大） | 0.002 mA |
| 短路电流额定值（SCCR） | YES | 最大持续工作电压（MCOV） | :13.2V |
机械参数
| 宽度 | 1.8mm | 高度 | 1.3mm |
| 长度 | 3.1mm | 重量 | 0.000033 |
| 包装方式 | REEL | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :3 | 封装形式 | 3SOT-23A |
| 冷却的封装 | SOT-23A | 材料表面处理 | :MSL 1 - Unlimited |
| 尺寸/外形 | 3.1 x 1.8 x 1.3mm | 位数 | 3 |
| 供应商器件封装 | SOT-23A-3 | ||
产品信息
| 工作模式 | POS | 类型 | VoltageRegulator |
| 极性 | Positive | 拓扑 | LDO |
| 基本单元 | :1702 | 匹配码 | MCP1702T-5002E/CB |
| 标准交期 | 19 weeks | ||
环境参数
| 工作温度 | -40 to 125 °C | 可用温度范围 | -40to+125°C |
| 结工作温度 | -40°C | ||
文档与媒体
PDF 文档
在线文档
在线文档
PDF 文档
在线文档
PDF 文档
相关型号

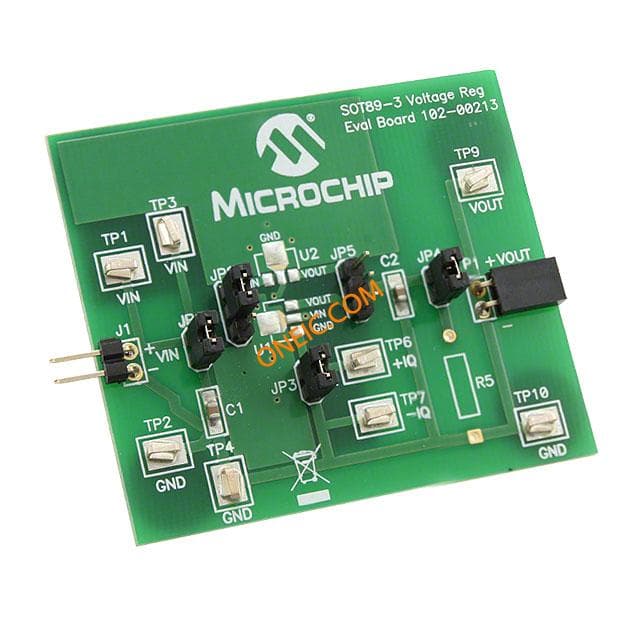

SOT89-3EV-VREG
