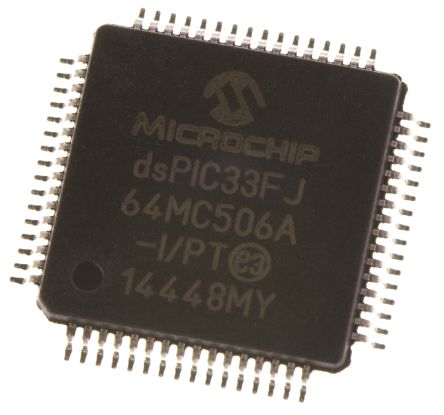

DSPIC33FJ64MC506A-I/PT
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 16-bit dSPIC33 dsPIC RISC 64KB Flash 3.3V 64-Pin TQFP IC DSC 16BIT 64KB FLASH 64TQFP dsPIC33FJ64MC506A-I/PT, 16 bit Microcontroller dsPIC 40MIPS 64kb Flash, 8kb RAM, I2C SPI 64-Pin TQFP Digital Signal Processors & Controllers - DSP, DSC 16Bit 40MIPS 64KB Flash IC, DSC, 16BIT, 64 KB, 40MHZ, 3.6V, TQFP-64 IC,DSPIC33FJ64MC506A-I/P Microchip dsPIC33F 系列 16 bit dsPIC MCU, 40MIPS, 64 kB ROM 闪存, 8 kB RAM, 64针 TQFP封装 dsPIC33FJ 64K TQFP64 85°C |
| 分类 |
商业参数
| 产品 | DSCs | 其他名称 | DSPIC33FJ64MC506AIPT |
| 产品类别 | Digital Signal Processors & Controllers - DSP, DSC | 标准包装数量 | Trays |
| 工厂包装数量 | 160 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85423990 |
电气参数
| 转速 | 40 MHz | 定时器 | 9 x 16 bit |
| RAM 大小 | 8 KB | 内核大小 | 16-Bit |
| 核心类型 | dsPIC | 接口 | CAN/I2C/SPI/UART |
| 时钟速率 | 40 MHz | 分辨率 | 16bit |
| 存储器容量 | 8 KB | I/O 数量 | 53 |
| 位数 | :16 bit | 核心电压 | :3.3V |
| 额定电压 | 3 → 3.6 V | 看门狗定时器 | 1 |
| 数据转换器 | A/D 16x10b/12b | 最大频率 | 40MIPS |
| DAC数量 | 9 | 振荡器类型 | Internal |
| 供电电压 | 3.3 V | 分辨率（位） | 10 bit, 12 bit |
| 通道数量 | 1 | 程序存储器大小 | 64 KB |
| 程序存储器类型 | Flash | 工作频率 | :40MHz |
| ADC/DAC 数量 | 16 | 频率（中心/带宽） | 16bit |
| 供电电压 (Vcc/Vdd) | 3 V ~ 3.6 V | ||
机械参数
| 宽度 | 10mm | 高度 | 1.05mm |
| 长度 | 10mm | 重量 | 0 |
| 包装方式 | Tray | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :64 |
| 封装形式 | 64TQFP | 冷却的封装 | TQFP |
| 尺寸/外形 | 10 x 10 x 1.05mm | 位数 | 64 |
| 供应商器件封装 | 64-TQFP (10x10) | 核心数/总线宽度 | 16 Bit |
| 脉冲宽度失真（最大） | 1(8 Channel) (Motor Control), 8(16 bit) | ||
产品信息
| USB | 0 | 类型 | dsPIC33 |
| 系列 | dsPIC33FJXXXMCX06 | 产品特性 | CAN Controller |
| 片内RAM（通道数×位宽） | 16-chx12-bit | 外设 | Brown-out Detect/Reset, DMA, Motor Control PWM, QEI, POR, PWM, WDT |
| 架构 | RISC | 连接性 | CAN, I²C, IrDA, LIN, SPI, UART/USART |
| 核心处理器 | dsPIC | 指令类型 | Fixed/Floating Point |
| 定时器数量 | 9 | 射频系列/标准 | dSPIC33 |
环境参数
| 工作温度 | -40 to 85 °C | ||
