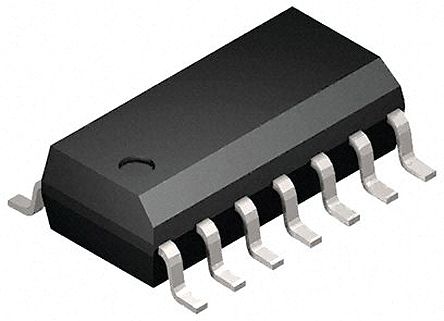

PIC16F505-I/SL
| 制造商 | Microchip Technology Inc. |
| 描述 | . PIC16F505-I/SL - PIC PIC® 16F Microcontroller IC 8-Bit 20MHz 1.5KB (1K x 12) FLASH 14-SOIC from Microchip Technology. from now! |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 57 |
| 其他名称 | PIC16F505ISL | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 57 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | :16F505 | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | 认证机构 | No |
电气参数
| 输入端 | 12 | 转速 | 20 MHz |
| 定时器 | 1 x 8 bit | 存储器 | 1.5KBytes |
| RAM 大小 | 72 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 频率 | 20 MHz |
| 接口 | RS-232, USB | 时钟速率 | 20 MHz |
| 比较器数量 | 0 | 存储器容量 | 72 B |
| 存储器类型 | FLASH | 显示类型 | no |
| I/O 数量 | 12 | 电压范围 | 2-5.5V |
| 位数 | :8 | 额定电压 | 2 → 5.5 V |
| 看门狗定时器 | 1 | 时钟频率 | :20MHz |
| 最大频率 | 20MHz | DAC数量 | 0 |
| 振荡器类型 | Internal | 供电电压 | 2.5|3.3|5 V |
| 数字I/O线数 | 12pins | 通道数量 | 0 |
| 模拟输入/输出 | 0 | 非易失性存储器 | 0Bytes |
| 程序存储器大小 | 1.5 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 0channels | 8位定时器数量 | 1 |
| 最小供电电压 | 2 V | 频率（中心/带宽） | 8bit |
| 最大功耗 | 800 mW | 每元件位数 | :8 |
| 供电电压 (Vcc/Vdd) | 2 V ~ 5.5 V | ||
机械参数
| 宽度 | 3.9mm | 高度 | 1.5mm |
| 长度 | 8.65mm | 重量 | 0.000175 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :14 |
| 封装形式 | 14SOIC N | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 8.65 |
| 包装数量 | SOIC N | 尺寸/外形 | 8.65 x 3.9 x 1.5mm |
| 位数 | 14 | 外壳尺寸-插件 | 1.25(Min) |
| 供应商器件封装 | 14-SOIC | 核心数/总线宽度 | 8 Bit |
产品信息
| SPG | 5700 | USB | No |
| 类型 | PIC microcontroller | 系列 | PIC16 |
| 匹配码 | PIC16F505-I/SL | CAN编号 | 0 |
| 闪存大小 | :1.5KB | SPI编号 | 0 |
| 片内RAM（通道数×位宽） | No | 外设 | POR, WDT |
| 架构 | RISC | 可编程性 | Yes |
| 核心处理器 | PIC | 内置振荡器 | 4MHz |
| 单元数量 | 1 | 定时器数量 | 1 |
| 控制器系列 | :PIC16F5xx | 标准交期 | 14 weeks |
| 射频系列/标准 | PIC16 | 使用的IC/零件 | :PIC16F505-I/SL |
| DigiKey可编程 | Yes | 印刷电路板数量 | 14 |
| 微控制器特性 | :Flash, WDT, ICSP, 4MHZ Int. Osc. | ||
