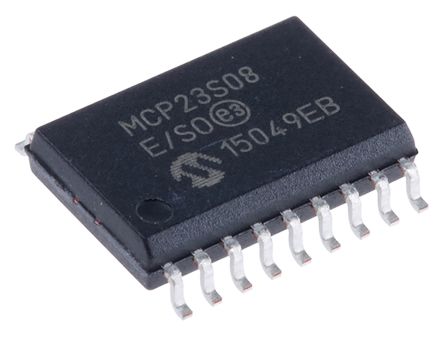

MCP23S08-E/SO
| 制造商 | Microchip Technology Inc. |
| 描述 | . MCP23S08-E/SO - I/O Expander 8 SPI 10 MHz 18-SOIC from Microchip Technology. from now! |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 402 | 单位包装 | 42 |
| 其他名称 | MCP23S08ESO | 产品类别 | Interface - I/O Expanders |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 42 |
| 标准封装名称 | SOIC W | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
电气参数
| 复位 | Yes | 数据速率 | 10kbps |
| 频率 | :10MHz | 接口 | SPI |
| 逻辑类型 | MCP23S08 | 输出类型 | Quasi Bidirectional |
| I/O 数量 | 8 | 额定功率 | 700 mW |
| 位数 | :8 | 额定电压 | 1.8 |
| 时钟频率 | 10MHz | 数据速率（最大） | :10Mbps |
| 最大频率 | 10 MHz | 输出电流 | 25 mA |
| 中断输出 | Yes | 供电电压 | 1.8 V ~ 5.5 V |
| 最小供电电压 | 5.5 | 静态电流（最大） | 1 |
| 输出源/灌电流 | 25mA | 平均整流电流 Io | 1 mA |
| 共模瞬态抗扰度（最小） | Extended | ||
机械参数
| 重量 | 0.002 | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 18 | 封装形式 | 18SOIC W |
| 冷却的封装 | SOIC | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | SOIC W | 位数 | 18 |
| 供应商器件封装 | 18-SOIC | ||
产品信息
| SPG | 22 | 类型 | ProgrammablePeripheralInterface |
| 产品特性 | POR | 功能 | :8bit I/O Expander with Serial Interface |
| 基本单元 | :23 | 产品子类型 | I/O Expanders |
| 通信接口 | :I/O Expander | 单元数量 | 1 |
| 控制接口 | :SPI | 使用的IC/零件 | 8bit I/O port |
| 地址数量 | 4 | 其他规格 | :8bit |
| 输入数量及类型 | 8 | ||
环境参数
| 工作温度 | -40 to 125 °C | ||
文档与媒体
PDF 文档
在线文档
PDF 文档
PDF 文档
