VHR-5N

制造商	JST Mfg. Co., Ltd.
描述	CONN HOUSING VH 5POS 3.96MM WHT Plug; wire-board; female; PIN:5; w/o terminals; 3.96mm; for cable Crimp housing Pitch3.96 mm Poles 5 Single row / Free hanging/cable mount VH, VHR-5N, JST JST VHR 系列 3.96mm 节距 5 路直母电缆安装 PCB 连接器外壳
分类	连接器解决方案矩形连接器FPC/FFC矩形连接器

对参数有疑问？问 AI 助手

商业参数

标准包装数量

1,000

合规参数

材料阻燃等级

UL 94 V-0

电气参数

额定电压	250V	极数	5
接触电阻	10 mOhm	最大额定电流	7A
绝缘电阻	1000 MOhm	连接器类型 - 电压输入	w/o terminals

机械参数

颜色	Natural	深度	13.3mm
间距	0.156" (3.96mm)	宽度	10.5mm
长度	19.74mm	重量	0.96 g
包装方式	Bulk	方向	直
触头类型	Female Socket	柱间距	3.96mm
安装类型	Free Hanging (In-Line)	连接器类型	Receptacle
紧固类型	Latch Lock	安装样式	for cable
排数	1	连接器样式	Single row
锁定特性	lock	壳体材料	Polyamide (PA/Nylon)
包装数量	100	连接器 - 电缆	plug
连接器颜色	white	触点数	5
接触件端接	Crimp	位数	5
第一连接器极性	Female	线规或范围 - AWG	22...16 AWG
第一连接器安装特征	1x5

产品信息

SPG	100	备注	Contacts Not Provided
系列	VH	适配器系列	VH
单元数量	1	连接方式	Wire-Board
适用产品/相关产品	VH 系列可断开压接型连接器

环境参数

工作温度

-25...+85 °C

文档与媒体

PDF 文档

VH Connector (RoHS)

相关型号

SVH-21T-P1.1

JST Sales America Inc

CONN TERM CRIMP VH/NV 18-22AWG VH 3.96MM CONTACT 22-18 AWG REELED SVH-21T-P1.1 Contact; female; 0.33÷0.83mm2; VH; crimped; 3.96mm Crimp contact Female 22...18 AWG, SVH-21T-P1.1, JST JST SVH 系列母压接接线端子, 压接, 镀锡触点

¥0.0917

详情

SVH-41T-P1.1

JST Sales America Inc

CONN TERM CRIMP VH 16-20AWG TIN VH 3.96MM CONTACT 20-16 AWG REELED Contact; female; 0.5÷1.25mm2; VH; crimped; 3.96mm JST SVH 系列母压接接线端子, 压接, 镀锡触点

¥0.1375

详情

暂无图片

SVH-21GH-P1.1

JST Sales America Inc

CONN TERM CRIMP VH/NV 18-22AWG

¥0.7140

详情

SVH-21T-1.1

JST Sales America Inc

CONN TERM CRIMP VH/NV 18-22AWG

详情

B5P-VH(LF)(SN)

JST Sales America Inc

CONN HEADER VH TOP 5POS 3.96MM JST VH Series 3.96mm Pitch 5 Way 1 Row Straight PCB Header, Solder Termination, 10A JST VH 系列 3.96mm节距 5路 (1排) 直 PCB 针座, 焊接端接, 10A , 通孔

¥0.9085

详情

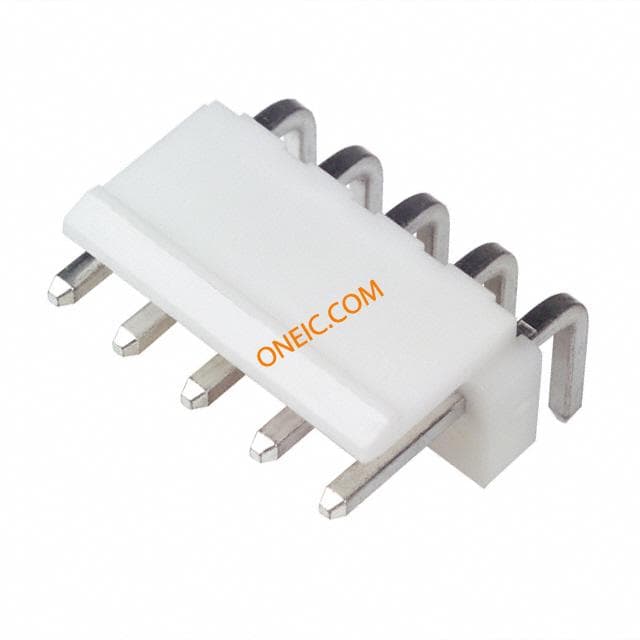

B5PS-VH(LF)(SN)
