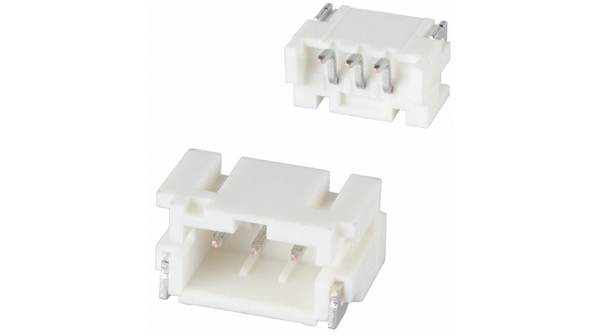

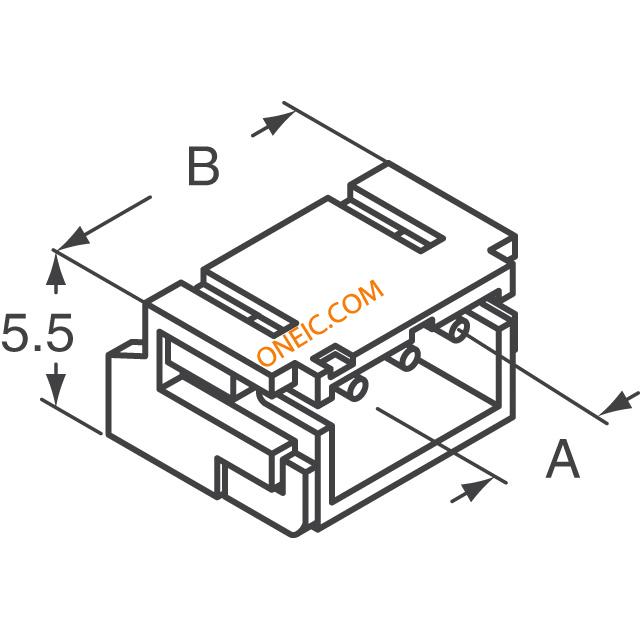

S3B-PH-SM4-TB(LF)(SN)
| 制造商 | JST Mfg. Co., Ltd. |
| 描述 | CONN HEADER PH SIDE 3POS 2MM SMD JST PH Series 2mm Pitch 3 Way 1 Row Right Angle PCB Header, Solder Termination, 2A PCB pin header Pitch2 mm Poles 3 Single row / 90° / with shroud PH, S3B-PH-SM4-TB (LF)(SN), JST JST PH 系列 2mm节距 3路 (1排) 直角 PCB 针座, 焊接端接, 2A , 表面安装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 455-1750-1 | 标准包装数量 | 1,000 |
合规参数
| RoHS | Lead free / RoHS Compliant | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 额定电压 | 100 V ac/dc | 极数 | 3 |
| 接触电阻 | 10 mOhm | 最大额定电流 | 2A |
| 绝缘电阻 | 1000 MOhm | ||
机械参数
| 颜色 | Natural | 间距 | 0.079" (2.00mm) |
| 包装方式 | Tape & Reel (TR) | 方向 | 直角 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 安装类型 | Surface Mount, Right Angle | 连接器类型 | Header, Shrouded |
| 接触镀层 | Tin | 排数 | 1 |
| 连接器样式 | Single row | 触头材料 | Copper Alloy |
| 壳体材料 | Polyamide (PA/Nylon) | 端接排数 | 焊接 |
| 连接器颜色 | ivory | 触点数 | 3 |
| 位数 | 3 | 第一连接器极性 | Male |
| 线规或范围 - AWG | 30...24 AWG | ||
产品信息
| 类型 | Shrouded Header | 系列 | PH |
| 覆盖范围 | 覆盖 | 产品特性 | Solder Retention |
| 连接方式 | Wire-Board | 加载位置数 | All |
环境参数
| 工作温度 | -25...+85 °C | ||
