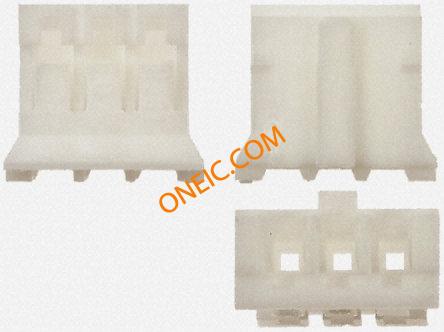

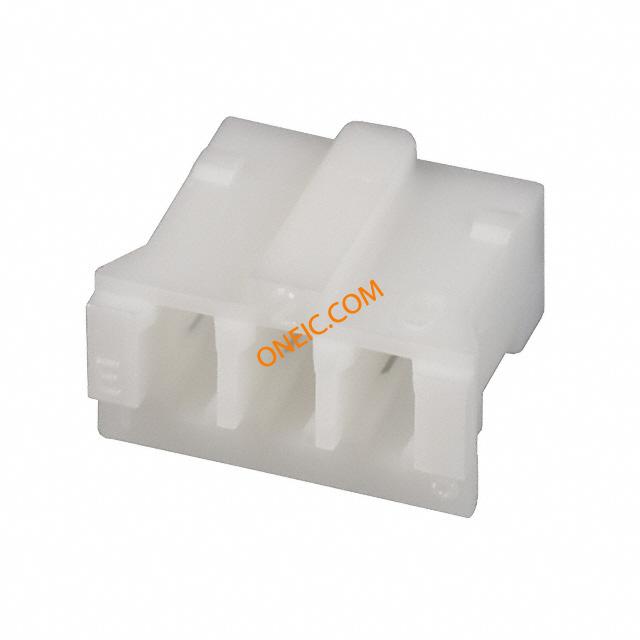

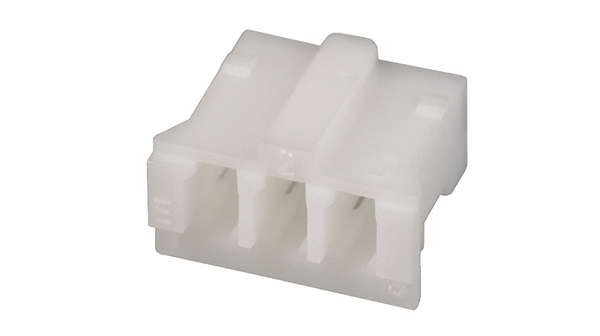

PHR-3

制造商	JST Mfg. Co., Ltd.
描述	CONN HOUSING PH 3POS 2.0MM Housing,PH,2.0mm pitch,3way Conn Housing RCP 3 POS 2mm Crimp ST Cable Mount Box Plug; wire-board; female; PIN:3; w/o terminals; 2mm; for cable; PH Crimp housing 2 mm Poles 3 PH, PHR-3, JST JST PHR 系列 1 行 2mm 节距 3 路直母电缆安装 PCB 连接器外壳
分类	电阻器与电位器插件电阻省空间电阻

对参数有疑问？问 AI 助手

商业参数

标准包装数量

1,000

合规参数

RoHS

Compliant

材料阻燃等级

UL 94 V-0

电气参数

测试电压	800	额定电压	100V
极数	3	接触电阻	10 mOhm
最大额定电流	2 A	绝缘电阻	1000 MOhm
最小供电电压	100VDC/100VAC	连接器类型 - 电压输入	w/o terminals

机械参数

颜色	Natural	深度	6.85mm
间距	0.079" (2.00mm)	宽度	4.5mm
高度	4.5 mm	长度	7.8mm
重量	0.23 g	包装方式	Bulk
壳体颜色	6	导线线规	24-30 AWG
方向	直	触头类型	Female Socket
柱间距	2mm	外壳颜色	White
安装类型	Free Hanging (In-Line)	连接器类型	Receptacle
紧固类型	Detent Lock	安装样式	for cable
排数	1	触头材料	Tin-plated phosphor bronze
壳体材料	Nylon	总长度	7.8 mm
包装数量	500	连接器 - 电缆	plug
触点数	3	接触件端接	Crimp
位数	3	第一连接器安装特征	1x3

产品信息

SPG	500	备注	Contacts Not Provided
类型	Housing	连接器性别	Female
系列	PH	适配器系列	PH
放大器类型	3	单元数量	1
连接方式	Wire-Board	适用产品/相关产品	Removable crimp connector

环境参数

工作温度

-25C to 85C

文档与媒体

PDF 文档

PH Series

相关型号

SPH-002T-P0.5L

JST Sales America Inc

CONN TERMINAL 28-24AWG TIN SPH-002T-P0.5L

¥0.0925

详情

SPH-004T-P0.5S

JST Sales America Inc

CONN TERM CRIMP PH 28-32AWG TIN

¥0.0925

详情

SPH-002T-P0.5S

JST Sales America Inc

CONN TERM CRIMP PH 24-30AWG Contact SKT Crimp ST Cable Mount Embossed T/R Crimp contact Female 30...24 AWG, SPH-002T-P0.5S, JST JST PH 系列母压接接线端子, 压接, 镀锡触点

¥0.0959

详情

暂无图片

SPH-002GW-P0.5L

JST Sales America Inc

CONN TERM CRIMP PH GOLD 24-28AWG

¥0.4556

详情

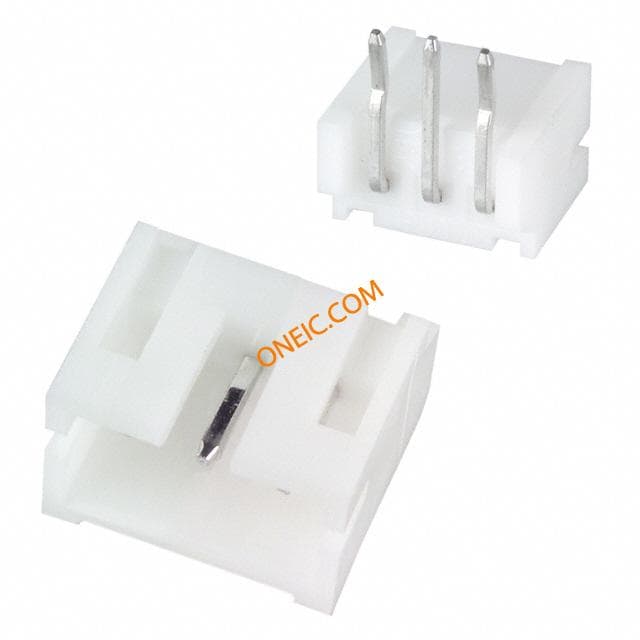

S3B-PH-K-S(LF)(SN)

JST Sales America Inc

CONN HEADER PH SIDE 3POS 2MM JST PH Series 2mm Pitch 3 Way 1 Row Right Angle PCB Header, Solder Termination, 2A JST PH 系列 3路 2mm节距 (1排) 直角 PCB 针座 , 焊接端接, 2A, 通孔

¥0.4447

详情

B3B-PH-K-S(LF)(SN)

JST Sales America Inc

CONN HEADER PH TOP 3POS 2MM JST PH Series 2mm Pitch 3 Way 1 Row Straight PCB Header, Solder Termination, 2A Conn Shrouded Header HDR 3 POS 2mm Solder ST Thru-Hole Box JST PH 系列 2mm节距 3路 (1排) 直 PCB 针座, 焊接端接, 2A , 通孔

¥0.4787

详情

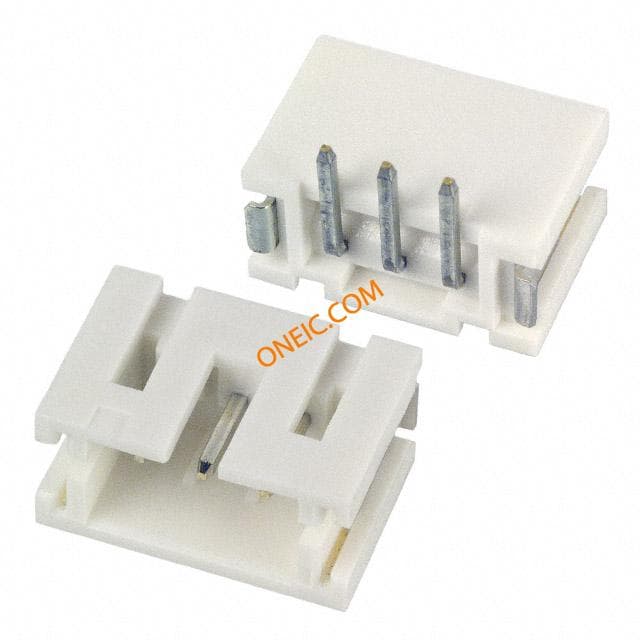

B3B-PH-SM4-TB(LF)(SN)

JST Sales America Inc

CONN HEADER PH TOP 3POS 2MM SMD JST PH Series 2mm Pitch 3 Way 1 Row Straight PCB Header, Solder Termination, 2A PCB pin header Pitch2 mm Poles 3 Single row / straight / with shroud PH, B3B-PH-SM4-TB (LF)(SN), JST JST PH 系列 2mm节距 3路 (1排) 直 PCB 针座, 焊接端接, 2A , 表面安装

¥2.6948

详情

B3B-PH-SM4-TB(LF)(SN)(P)

JST Sales America Inc

CONN HEADER PH TOP 3POS 2MM SMD

¥2.5665

详情

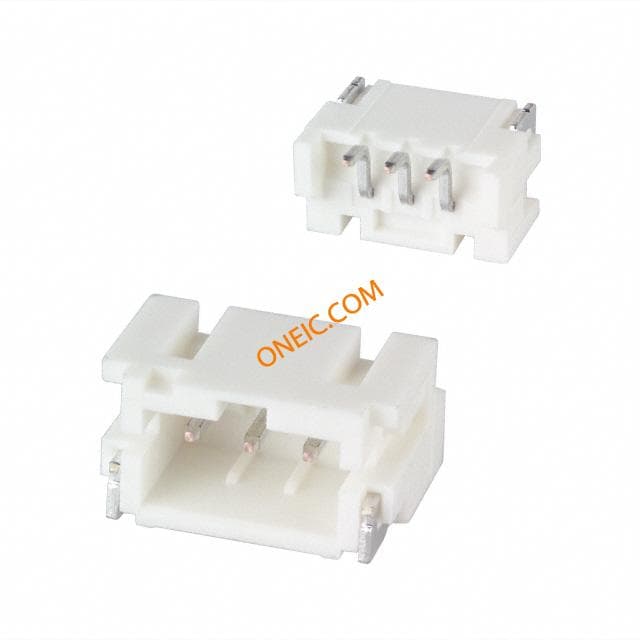

S3B-PH-SM4-TB(LF)(SN)

JST Sales America Inc

CONN HEADER PH SIDE 3POS 2MM SMD JST PH Series 2mm Pitch 3 Way 1 Row Right Angle PCB Header, Solder Termination, 2A PCB pin header Pitch2 mm Poles 3 Single row / 90° / with shroud PH, S3B-PH-SM4-TB (LF)(SN), JST JST PH 系列 2mm节距 3路 (1排) 直角 PCB 针座, 焊接端接, 2A , 表面安装

¥2.9145

详情

暂无图片

S3B-PH-K-S-GW

JST Sales America Inc

CONN SHRD HDR 3 POS TH RED

¥0.8160

详情

暂无图片

BH3B-PH(LF)(SN)

JST Sales America Inc

HDR 3 POS WHT HIGH TOP

¥1.3668

详情

暂无图片

B3B-PH-SM4-TBT(LF)(SN)

JST Sales America Inc

CONN HEADER PH TOP 3POS SMD

¥2.1991

详情

S3B-PH-K-S

JST Sales America Inc

CONN HEADER PH SIDE 3POS 2MM Pin header, single-row 90° 3-pin 2 mm Poles 3 PH, S3B-PH-K-S, JST

详情

B3B-PH-K-S

JST Sales America Inc

CONN HEADER PH TOP 3POS 2MM Conn Shrouded Header HDR 3 POS 2mm Solder ST Thru-Hole Box Pin header, single-row straight 3-pin 2 mm Poles 3 PH, B3B-PH-K-S, JST

详情

S3B-PH-SM3-TB

JST Sales America Inc

CONN HEADER PH SIDE 3POS 2MM SMD

详情

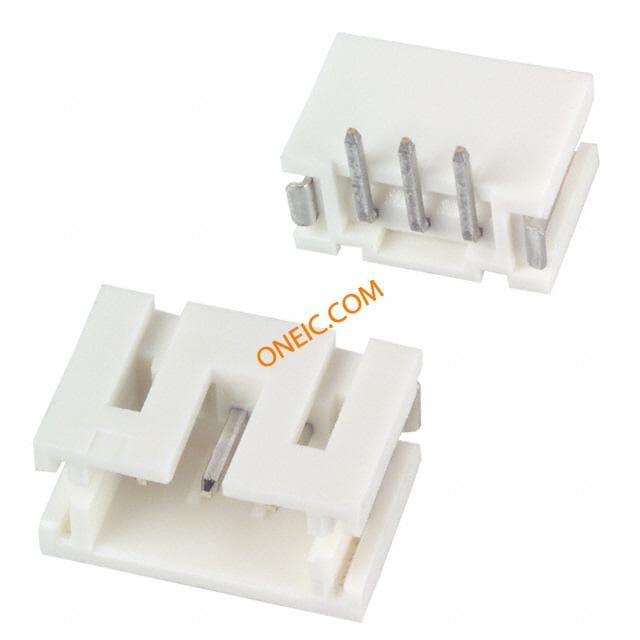

B3B-PH-SM3-TB
