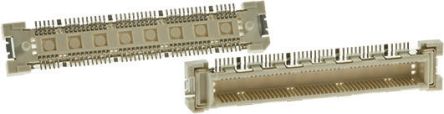

FX10A-120P/12-SV1(71)
| 制造商 | Hirose Electric Co., Ltd. |
| 描述 | 基板間およびメザニンコネクタ HDR 120P W/POST SMT CONN HEADER 120POS W/POST SMD Hirose FX10 Series 0.5mm Pitch 120 Way 2 Row Straight PCB Header, Solder Termination, 0.3A Board to Board & Mezzanine Connectors HDR 120P W/POST SMT Conn Board to Board M 120 POS 0.5mm Solder ST SMD Tray HEADER5MMHEIGHT Hirose FX10 系列 0.5mm节距 120路 (2排) 直 PCB 针座, 焊接端接, 300mA |
| 分类 |
商业参数
| 标准包装数量 | 50 | 工厂包装数量 | 1 |
合规参数
| RoHS | Compliant | ||
电气参数
| 额定电压 | 50 V ac | 接触电阻 | 60 mohm |
| 最大额定电流 | 0.3A | 最小供电电压 | 50VAC |
机械参数

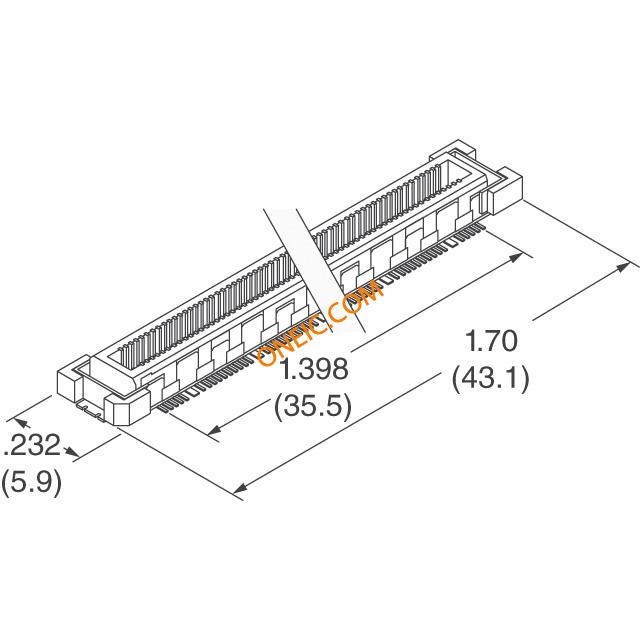

| 深度 | 5.9 mm | 间距 | 0.020" (0.50mm) |
| 高度 | 4.5 mm | 包装方式 | Tray |
| 方向 | 直 | 端接方式 | Solder |
| 外壳颜色 | Beige | 安装类型 | Surface Mount |
| 连接器类型 | Header, Outer Shroud Contacts | 接触镀层 | Gold |
| 安装样式 | Surface Mount | 排数 | 2 |
| 堆叠方法 | 5 mm | 触头材料 | Phosphor Bronze |
| 壳体材料 | Liquid Crystal Polymer (LCP) | 总长度 | 43.1 mm |
| 端接排数 | 焊接 | 端接样式 | SMD |
| 板面高度 | 0.177" (4.50mm) | 触点数 | 120 |
| 位数 | 120 | 安装高度（最大） | 0.177" (4.50mm) |
| 配接堆叠高度 | 5mm | 接触镀层厚度 | 3.9µin (0.10µm) |
产品信息
| 类型 | Board to Board | 连接器性别 | M |
| 系列 | FX10 | 已删除 | Compliant |
| 产品特性 | Board Guide, Ground Plate, Solder Retention | 主要用途 | Board Guide, Ground Plate, Solder Retention |
| 产品子类型 | Headers | 输出配置 | Surface Mount |
环境参数
| 插拔次数 | 5mm | 工作温度 | -55C to 85C |
