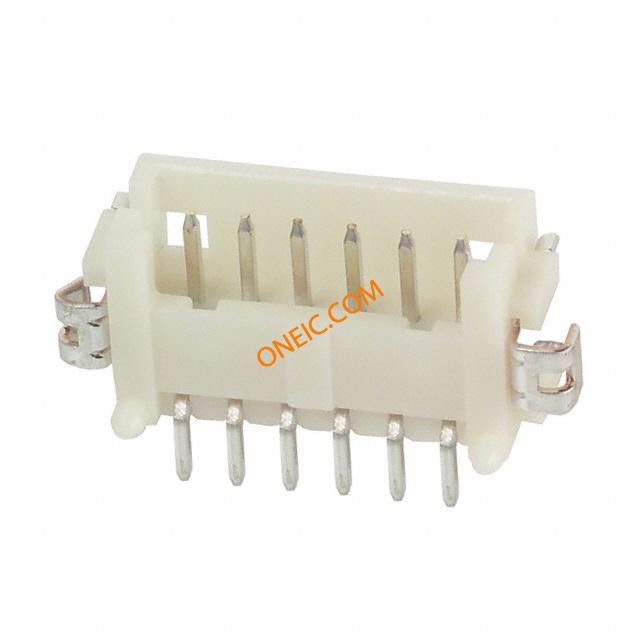

DF13-6P-1.25H(20)
| 制造商 | |
| 描述 | Headers & Wire Housings 1.25MM RA PIN HEADER 6P SMT TIN CONN HEADER 6POS 1.25MM R/A TIN Hirose DF13 Series 1.25mm Pitch 6 Way 1 Row Right Angle PCB Header, Solder Termination, 1A Conn Shrouded Header HDR 6 POS 1.25mm Solder RA SMD Tube Pin header, angled, SMD Pitch1.25 mm Poles 6 DF13, DF13-6P-1.25H(20), Hirose Hirose DF13 系列 1.25mm节距 6路 (1排) 直角 PCB 针座, 焊接端接, 1A , 表面安装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Headers & Wire Housings | 标准包装数量 | 39 |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Compliant | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 额定电压 | 150 V ac | 极数 | 6 |
| 开关功能 | Unlatched | 接触电阻 | 30 mohm |
| 最大额定电流 | 1A | 最小供电电压 | 150VAC |
机械参数
| 颜色 | Beige | 深度 | 5 mm |
| 间距 | 0.049" (1.25mm) | 高度 | 3.6 mm |
| 包装方式 | Tube | 壳体颜色 | 9.15 |
| 方向 | 直角 | 端接方式 | Solder |
| 触点形式 | Male Pin | 触头类型 | Male Pin |
| 外壳颜色 | Beige | 安装类型 | Surface Mount, Right Angle |
| 连接器类型 | Header, Shrouded | 接触镀层 | Tin |
| 安装样式 | Surface Mount | 排数 | 1 |
| 触头材料 | Brass | 壳体材料 | Polyamide (PA) |
| 总长度 | 12.15 mm | 端接排数 | 焊接 |
| 端接样式 | Through Hole | 第一触头极性 | Pin (Male) |
| 触点数 | 6 | 位数 | 6 |
| 第一连接器极性 | Male | 每排/每行位置数 | All |
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | DF13 | 已删除 | Compliant |
| 覆盖范围 | 覆盖 | 产品特性 | Board Guide |
| 主要用途 | Board Guide | 产品子类型 | Headers |
| 放大器类型 | 6.25 | 连接方式 | Wire-Board |
| 输出配置 | Surface Mount, Right Angle | 加载位置数 | All |
环境参数
| 工作温度 | -35C to 85C | ||
