点击放大查看

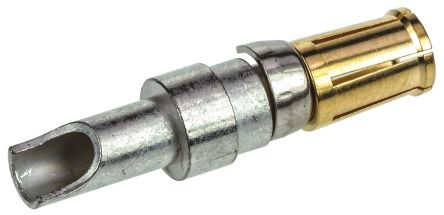

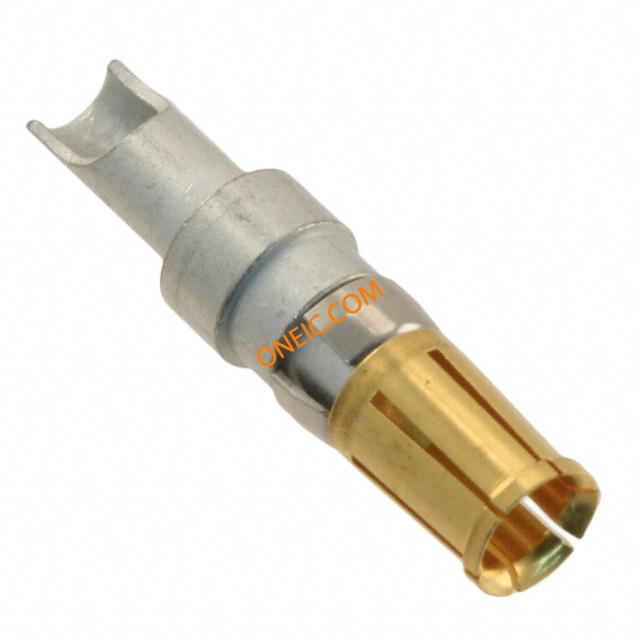

09691817421
| 制造商 | |
| 描述 | D-Sub Contacts FEMALE CONTACT 20 AMPS SOLDER DSUB MIXED FE 20 A S POWER CONT D-Sub High current solder 20A F 12-14AWG D-SubHighcurrentsolder20AF12-14AWG Harting 母 焊接 功率 D-Sub 连接器电源触点, 镀金 触点, 14 → 12 AWG |
| 分类 |
商业参数
| 零件号别名 | 09 09-69-181-7421 181 69 7421 | 产品类别 | D-Sub Contacts |
| 标准包装数量 | 1 | 工厂包装数量 | 100 |
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 最大额定电流 | 20 A | ||
机械参数
| 长度 | 23mm | 包装方式 | Bulk |
| 端接方式 | Solder | 触点形式 | Machined |
| 触头类型 | Power Contacts | 连接器类型 | 母座 |
| 接触镀层 | Gold | 触头材料 | Copper Alloy |
| 端接排数 | 焊接 | 端接样式 | Solder |
| 第一触头极性 | Socket (Female) | 端接表面处理 | Gold |
| 接触件端接 | Solder Cup | 接触镀层厚度 | 31.5µin (0.80µm) |
| 线规或范围 - mm² | 14 → 12 AWG | 端接镀层厚度 | 8µin (0.20µm) |
产品信息
| 类型 | Power | 连接器性别 | Female |
| 系列 | D-Sub Mixed | ||
文档与媒体
