点击放大查看

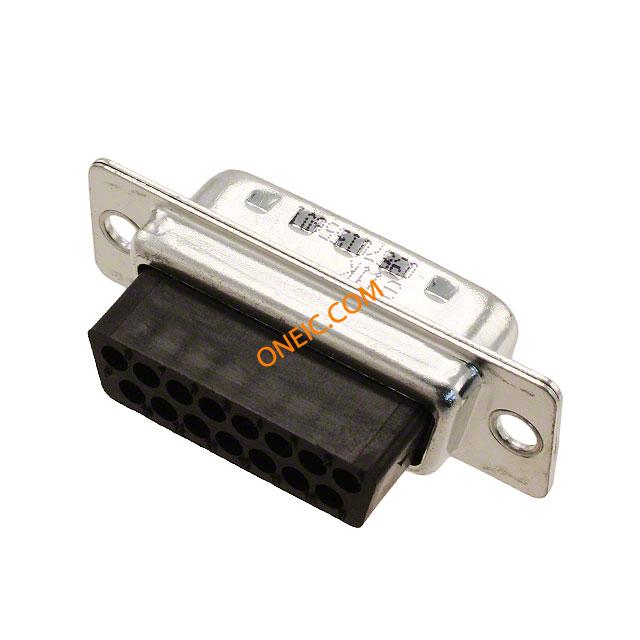

09670155601
| 制造商 | |
| 描述 | D-Sub Standard Connectors 15P MALE CRIMP NO CONTACTS Conn Housing PL 15 POS Crimp ST D SUB MA CRIMP 15 POLE D-Sub connector crimp 15-pin housing M CrimpDConnector(MaleTinnedMetalShellwDimples)15position D-Sub; PIN:15; male; w/o terminals Harting 15路 直 压接式 D-sub 连接器, 插头 |
| 分类 |
商业参数
| 零件号别名 | 015 09 09-67-015-5601 5601 67 | 产品类别 | D-Sub Standard Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 50 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 标准 | MIL-C-24308,DIN41652,CECC75301-802 | ||
电气参数
| 连接器类型 - 电压输入 | w/o terminals | ||
机械参数
| 深度 | 17.7mm | 宽度 | 12.5mm |
| 高度 | 12.5 | 长度 | 39.1mm |
| 重量 | 7.25 g | 包装方式 | Bulk |
| 导线线规 | 20-24 | 方向 | 直 |
| 端接方式 | Crimp | 触头类型 | Signal |
| 安装类型 | Straight | 行程角度 | Straight |
| 连接器类型 | Plug for Male Contacts | 法兰特征 | Housing/Shell (Unthreaded) |
| 外壳涂层 | Tin | 安装样式 | Wire |
| 排数 | 2 | 连接器样式 | D-Sub |
| 壳体材料 | Metal | 总长度 | 39.1 |
| 主要材料 | D-Subminiature | 尺寸/外形 | 39.1 x 12.5 x 17.7mm |
| 端接样式 | Crimp | 触点数 | 15 |
| 介电材料 | Polybutylene Terephthalate (PBT), Polyester, Glass Filled | 位数 | 15 |
| 外壳材料及表面处理 | Steel, Tin Plated | 外壳尺寸，连接器布局 | 2 (DA, A) |
产品信息
| 备注 | Contacts Not Provided | 类型 | Housing |
| 连接器性别 | Male | 产品特性 | Grounding Indents |
| CAD图纸 | 3D CAD Model | 单元数量 | 1 |
环境参数
| 工作温度 | -55°C ~ 125°C | ||
相关型号
09670008177
HARTING
D-Sub Contacts MALE CONTACT STAMPED 24-20 AWG Contact PIN Crimp ST Cable Mount Bag DSUB LOOSE PART CRIMP CONTACT DSUB stamped crimp contact male Crimp D Male Crimp Contacts (20-24 Awg) 09670008177 CrimpDMaleCrimpContacts(20-24Awg) CrimpTerminal20-24Awg Harting 公 压接 D-sub 连接器触点, 镀金镀镍 触点, 24 → 20 AWG
61030000078
HARTING
D-Sub Contacts 28-24AWG MALE CNCT GIGIBIT MODULE CRIMP CONTACT MALE AWG 24/28 AFS CrimpcontactmaleAWG24/28AFS1
09670008158
HARTING
D-Sub Contacts 20-24 AWG MALE CNTS 10000/REEL CRIMP DSUB-ME-CR-KON AWG20-24;AFS2;L10 D-SUB stamped male contacts D-Sub Contacts 20-24 AWG MALE CNTS CRIMP Harting 公 压接 D-sub 连接器触点, 镀金 触点, 24 → 20 AWG

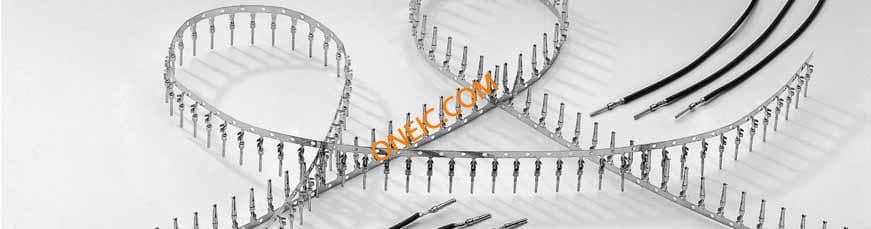

09670008178
