点击放大查看

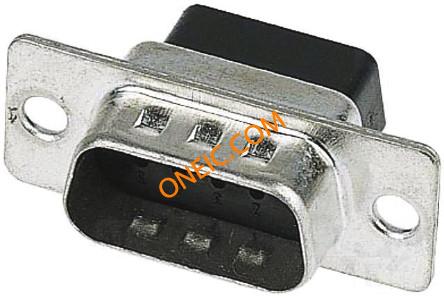

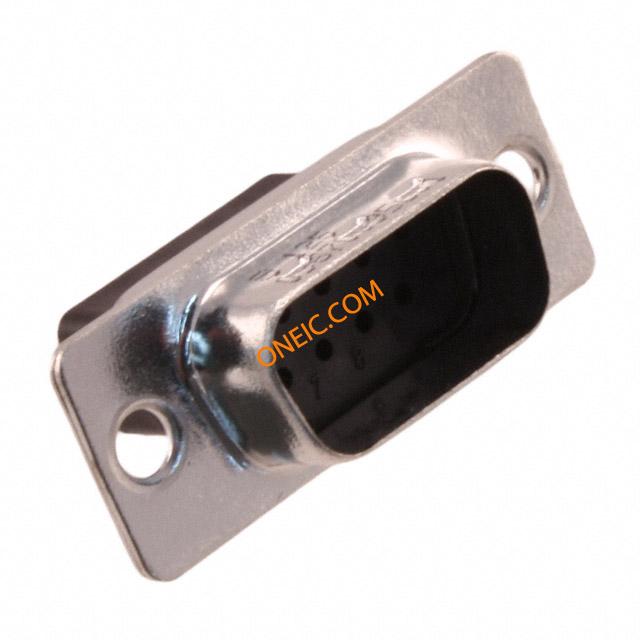

09670095601

制造商	HARTING Technology Group
描述	D-Sub Standard Connectors 9P MALE CRIMP NO CONTACTS D SUB MA CRIMP 09 POLE Connector D-SUB crimp 9-way m CrimpDConnector(MaleTinnedMetalShellwDimples)9position D-Sub; PIN:9; male; w/o terminals Harting 9路直压接式 D-sub 连接器, 插头
分类	连接器解决方案D-Sub连接器D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	009 09 09-67-009-5601 5601 67	产品类别	D-Sub Standard Connectors
标准包装数量	1	工厂包装数量	100

合规参数

RoHS

RoHS Compliant

标准

MIL-C-24308,DIN41652,CECC75301-802

电气参数

连接器类型 - 电压输入

w/o terminals

机械参数

深度	12.5mm	宽度	17.7mm
长度	30.8mm	重量	5.2 g
包装方式	Bulk	绝缘类型	Insulated
方向	直	端接方式	Crimp
重量（g）	5.66000	触头类型	Signal
安装类型	Panel Mount	外壳镀层	Tin
行程角度	Straight	连接器类型	Plug for Male Contacts
法兰特征	Housing/Shell (Unthreaded)	安装样式	Through Hole
排数	2	外壳材料（壳体）	Metal
连接器样式	D-Sub	壳体材料	Steel
包装数量	25	主要材料	D-Subminiature
尺寸/外形	30.8 x 12.5 x 17.7mm	端接样式	Crimp
触点数	9	介电材料	Polybutylene Terephthalate (PBT), Polyester, Glass Filled
绝缘材料 - 类型	Polybutylene Terephthalate	位数	9
外壳材料及表面处理	Steel, Tin Plated	外壳尺寸，连接器布局	1 (DE, E)

产品信息

SPG	25	备注	Contacts Not Provided
类型	CablePlug	连接器性别	Male
系列	9	产品特性	Grounding Indents
单元数量	1

环境参数

工作温度

-55°C ~ 125°C

文档与媒体

在线文档

09670095601
