点击放大查看

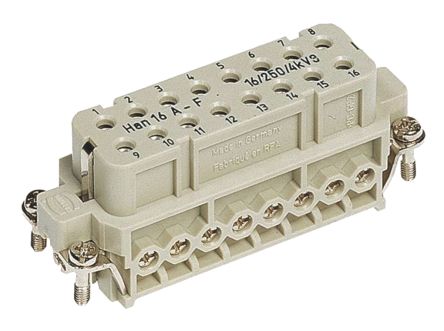

09200162813
| 制造商 | |
| 描述 | HAN A 16 POS. F INSERT SCREW Heavy Duty Power Connectors HAN 16A 17-32 FML SCREW TERMINATION Insert; Industrial Power Insert; Standard Material (Insert); Han A Series Insert,IndustrialPowerInsert;StandardMaterial(Insert);HanASeries Connector: HAN; female; Han A; PIN:16; 16+PE; size 32A (2 x 16A) Han A Female Insert-Screw: Han A 16 Position F Insert Screw 17-32 Harting Han-A 系列 2 行 16 路 母座 插片 , 额定电流 16A/ 250 V |
| 分类 |
商业参数
| 零件号别名 | 016 09 09-20-016-2813 20 2813 | 产品类别 | Heavy Duty Power Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 10 |
合规参数
| RoHS | Not Applicable | 材料阻燃等级 | UL94 V-0 |
电气参数
| 测试电压 | 4kV | 额定电压 | 600V |
| 接触电阻 | 3mΩ | 最大额定电流 | 16A |
| 连接器类型 - 电压输入 | contact layout: 17-32 | ||
机械参数
| 尺寸 | 32A | 颜色 | Gray |
| 重量 | 0.07 kg | 包装方式 | Bulk |
| 重量（g） | 68.00000 | 安装类型 | screw terminal |
| 连接器类型 | Insert | 接触镀层 | Silver |
| 排数 | 2 | 封装形式 | size 32A (2 x 16A) |
| 插入力 | Female | 触头材料 | Copper Alloy |
| 壳体材料 | Polycarbonate (PC) | 包装数量 | 5 |
| 尺寸/外形 | 32A | 端接样式 | Screw |
| 触点数 | 33 | 位数 | 16+Ground |
| 镀层厚度（通用） | 3µm | 绝缘材料 - 材质 | polycarbonate |
| 线规或范围 - mm² | 1...2.5mm2 | 触点材料 - 镀层 | silver plated |
| 第一连接器安装特征 | 16+PE | ||
产品信息
| SPG | 5 | 类型 | CONNECTORS |
| 连接器性别 | Female | 系列 | HAN-A |
| 产品子类型 | Inserts | 附件类型 | 插入式螺钉 |
| 适配器系列 | Han A | 单元数量 | 1 |
环境参数
| 机械寿命 | 500cycles | 工作温度 | -40°C ~ 125°C |
