点击放大查看
商业参数
| 标准包装数量 | 100 | ||
合规参数
| RoHS | RoHS Compliant | 海关税号 | 85369010 |
| 材料阻燃等级 | UL94V-0 | ||
电气参数
| 测试电压 | 100V | 额定电压 | 250 V |
| 最大额定电流 | 3 A | 连接器类型 - 电压输入 | w/o terminals |
机械参数
| 颜色 | Black | 间距 | 2.5 mm |
| 宽度 | 11.6mm | 重量 | 0 |
| 包装方式 | Bulk | 触头类型 | Male Pin |
| 基体材料 | PBT | 安装类型 | Free Hanging (In-Line) |
| 连接器类型 | Plug | 紧固类型 | Latch Lock |
| 安装样式 | Wire | 排数 | 1 |
| 锁定特性 | lock | 壳体材料 | Polybutylene Terephthalate (PBT) |
| 包装数量 | 500 | 连接器 - 电缆 | plug |
| 第一触头极性 | Pin (Male) | 触点数 | 3 |
| 接触件端接 | Crimp | 位数 | 3 |
| 绝缘材料 - 材质 | silicone rubber | 线规或范围 - AWG | 28-22 |
产品信息
| SPG | 500 | 备注 | Contacts Not Provided |
| 连接器性别 | :Plug | 系列 | :565 Waterproof |
| 产品特性 | Waterproof | 产品子类型 | Plug Housings |
| 适配器系列 | 565 | 单元数量 | 1 |
| 适用产品/相关产品 | :565 Series Crimp Contacts | ||
环境参数
| 防护等级 | IP67 | 工作温度 | -40...105°C |
文档与媒体
相关型号
565-003-000-411
EDAC
Pin & Socket Connectors 3P 3A FEM HSNG BLK 1.3-1.7MM INSUL DIA CONN HOUSING 3POS WATERPROOF

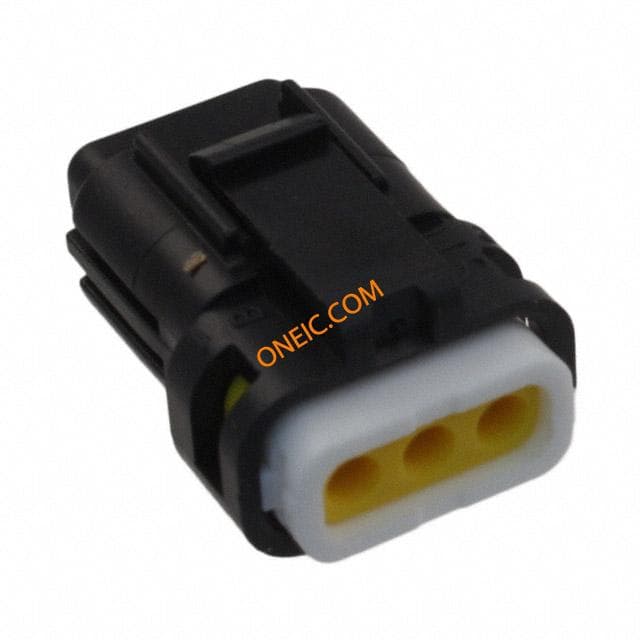

565-003-000-410
