点击放大查看

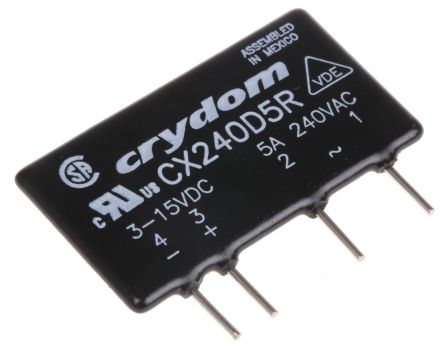

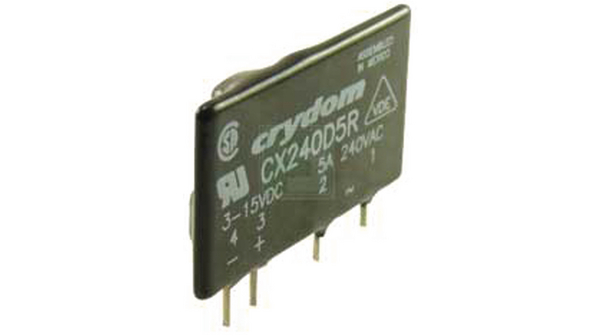

CX240D5R
| 制造商 | |
| 描述 | Solid State Relays - PCB Mount PCB SIP SSR 280Vac 5A, 3-15Vdc,RN Relay SSR 15mA 15V DC-IN 5A 280V AC-OUT 4-Pin SIP RELAY SSR 5A 240VAC SIP Relay;SSR;Random Turn-On;SPST-NO;Cur-Rtg 0.06-5A;Ctrl-V 3-15DC;Vol-Rtg 12-280V SSR, PCB MOUNT, 280VAC, 15VDC, 5A SSR, 5A, 240VAC Relay;SSR;RandomTurn-On;SPST-NO;Cur-Rtg0.06-5A;Ctrl-V3-15DC;Vol-Rtg12-280V Solid State Relay Control Voltage: 3-15 VDC Load Current: 5 Amps Load Voltage: 12-280 VAC Output Configuration: 1A SPST-NO Mounting: PC Board Solid state relay single phase 3...15 VDC, CX240D5R, Crydom Crydom 5 A PCB（印刷电路板）安装安装 单刀单掷 固态继电器, SCR输出, 瞬时切换, 280 V 交流 |
| 分类 |
商业参数
| 交货时间 | 20 Days | 其他名称 | CC1119 |
| 子类别 | Solid State Relay | 产品类别 | Solid State Relays - PCB Mount |
| 标准包装数量 | 40 | 工厂包装数量 | 1 |
| 标准封装名称 | SIP | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 标准 | UL,CSA,VDE,CE |
| 海关税号 | 85364110 | 抗辐射加固 | No |
| 认证机构 | :CSA, VDE | ||
电气参数
| 输出端 | SCR | 电路 | SPST-NO (1 Form A) |
| 压摆率 | :500V/µs | 输入类型 | DC |
| 电容 | 10pF(Max.) | 输出类型 | AC |
| 负载电流 | 5A | 开关模式 | :Random Turn On |
| 负载电压 | 12 ~ 280 V | 额定电压 | 15 V |
| 浪涌电流 | :250A | 输入阻抗 | :240ohm |
| 输出电流 | 5000 mA | 供电电压 | 3 VDC to 15 VDC |
| 漏电流 | :0.1mA | 介电强度 | 4000V(RMS) |
| 击穿电压 | :600V | 转折电压 | 600Vpeak |
| 隔离电压 | 4000 V | 最大额定电流 | 5 A |
| 最小输入电压 | 3 ~ 15VDC | 输出电压（最大） | 280 V |
| 电源电压（最大） | :15VDC | 最小供电电压 | 12 VAC to 280 VAC |
| 额定电流 - 滤波器 | :0.06A | 静态电流（最大） | :0.06A |
| 输入偏置电流（最大） | 15 mA | 平均整流电流 Io | :5A |
| 冲击放电电流 (8/20µs) | :260s | 额定交流电压（相间） | :280Vrms |
| 驱动电压（最大Rds On，最小Rds On） | 15VDC | 电流 - 非重复浪涌50/60Hz（Itsm） | 250Apeak(Max.)@16.6ms |
| 额定交流电压（相对地/中性线） | :12V | ||
机械参数
| 深度 | :7.6mm | 宽度 | :43.1mm |
| 长度 | :25.4mm | 重量 | 0.005 |
| 包装方式 | Bulk | 引脚样式 | Through Hole |
| 端接方式 | ThroughHole | 触点形式 | SPST-NO |
| 引脚长度（针脚） | :7.6mm | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | :4 |
| 封装形式 | SIP SSR | 冷却的封装 | SIP |
| 总长度 | 43.1 | 包装数量 | SIP |
| 尺寸/外形 | 1.70in.Lx0.300in.Wx1in.(Max.)H | 端接样式 | Solder Pin |
| 位数 | 4 | 外壳尺寸-插件 | 25.4(Max) |
| 典型触点布局 | :SPST-NO | 供应商器件封装 | 4-SIP |
产品信息
| 系列 | CX | 功能 | RandomTurn-On |
| 继电器类型 | Relay | 制造商全称 | CXSeries |
| 产品子类型 | PCB Mount | 控制/显示类型 | :DC |
| 印刷电路板数量 | 4 | ||
环境参数
| 工作温度 | -30C to 80C | 结工作温度 | 80°C |
