点击放大查看

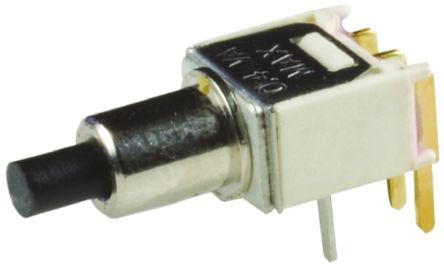

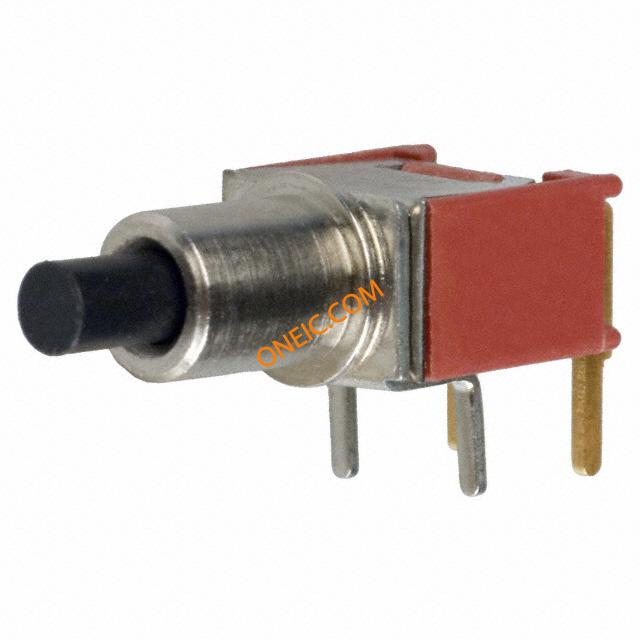

TP11SH9ABE

制造商	C&K Components, Inc.
描述	Switch Push Button OFF Mom SPST Round Plunger 20VAC 20VDC 0.4VA Momentary Contact PC Pins Thru-Hole Pushbutton ON-MOM THT angled SWITCH PUSH SPST-NO 0.4VA 20V Pushbutton Switches OFF-MOM SPST RA PC SWITCH, SPST, 0.4VA, 20VAC/DC, THT, R/A Switch,Pushbutton,TINY,PCTerminal/RIGHTANGLEMOUNT.,SPST,OFF-MOM. C&K SWITCH C & K 单刀单掷通孔 Off-(On) 按钮开关, 0.4 A@ 20 V
分类	开关按钮开关按钮开关

商业参数

最小起订量	50	交货时间	98 Days
单位包装	1	子类别	Switch Push Button
产品类别	Pushbutton Switches	标准包装数量	Bulk
工厂包装数量	1

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (16-Dec-2013)
欧盟RoHS	Compliant	海关税号	85365011
汽车级	NO	无铅定义	RoHS-conform
材料阻燃等级	UL 94 V-0

电气参数

电路	SPST-NO	额定功率	0.4@20VAC 20VDC VA
额定电压	20 V	开关功能	OFF-MOM
供电电压	20 DCV	额定交流电压	20V
最大额定电流	0.4VA (AC/DC)	电容数量	NoY/N
最大触点电流	20mA	最小输入电压	20
开关功能/额定值	OFF Mom	连接器类型 - 电压输入	:Solder
供电电压 (Vcc/Vdd)	:20V	直流击穿电压（标称）	20V
额定交流电压（相对地/中性线）	:20V

机械参数

间距	2.5mm	高度	6.1 mm
重量	0.045	镀层	Au
包装方式	Bulk	端接方式	THT
重量（g）	1.60000	触点形式	SPST
触头类型	SPST	致动器类型	Round, Plunger
安装类型	Through Hole	端子类型	PC Pins
接触镀层	Gold/Nickel	安装样式	Through Hole
触头材料	Copper Alloy	壳体材料	Stainless Steel
总长度	H18,2mm	尺寸/外形	8,1x5,1mm
执行器直径	3.5mm	执行器材料	Thermoplastic Polyester
端接样式	PC Pin	按钮样式/尺寸	Round Plunger
按钮/帽颜色	Black	开关驱动电平	SPST
典型触点布局	:SPST	照明类型及颜色	Not Required
外壳与棱镜材料	N/A/Stainless Steel

产品信息

类型	Standard	系列	TP
产品特性	Epoxy Sealed Terminals	功能	Momentary Contact
匹配码	TP11SH9ABE **	照明类型	NoY/N
电气寿命	60000cycles	固件版本	ROUND
行业别名	TP11-SH9-A-B-E	标准交期	16 weeks
基础产品编号	Rightangle

环境参数

密封等级	Epoxy	防护等级	IP40
工作温度	-30 to 85 °C	结工作温度	85C

文档与媒体

Datasheet

TP Series

Datasheet
