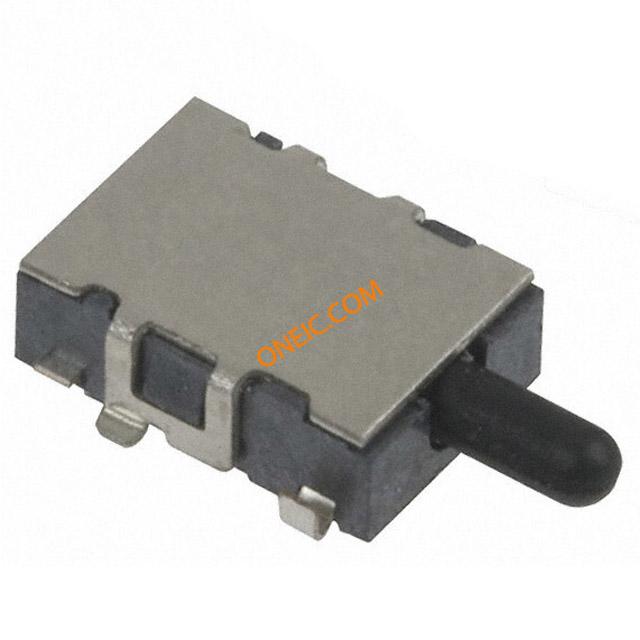

SDS001

制造商	C&K Components, Inc.
描述	Electromechanical Switch Detect Switch 0.1A Bulk Switch Detector N.O. SPST Plunger J-Bend 0.1A 12VDC SMD Bulk Detect SWITCH DETECT PB SPST-NO R/A 12V Detector Switches SIDE ACTUATED DETECT SWITCH, MICRO MINI, DETECT, SMT
分类	连接器解决方案矩形连接器FPC/FFC矩形连接器

对参数有疑问？问 AI 助手

商业参数

最小起订量	3000	交货时间	56 Days
单位包装	3000	子类别	Switch Detector
产品类别	Detector Switches	标准包装数量	Bulk
工厂包装数量	3000

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85365019

电气参数

电路	SPST-NO	操作方式	Horizontal
额定电压	12V	开关功能	Off-Mom
接触电阻	:100mohm	最大额定电流	100mA (DC)
最大触点电流	:100mA	绝缘电阻	:100Mohm
开关功能/额定值	N.O.	触点额定值 @ 电压	100 mA at 12 V
连接器类型 - 电压输入	:Solder	供电电压 (Vcc/Vdd)	:12V
开通/关断时间（典型值）	3.4 mm

机械参数

深度	:5mm	宽度	:8.2mm
高度	2	长度	:2mm
重量	0.009	包装方式	Bulk
超行程	0.079" (2.0mm)	本体尺寸	5.71 mm L x 5 mm W x 2 mm H
高度（最大）	:5.7mm	致动器类型	Overtravel Plunger
安装类型	Surface Mount	端子类型	J-Bend
执行器长度	2.5	操作力	75gf
总长度	5	端接样式	SMD (SMT) Tab
触点数	2	按钮样式/尺寸	Plunger
位数	:50000	按钮/帽颜色	:Black
开关驱动电平	SPST	典型触点布局	:SPST-NO

产品信息

类型	Detect Switch	系列	SDS
电气寿命	50,000 Cycles	行业别名	SDS001

环境参数

机械寿命	50,000 Cycles	开关次数	:50000
工作温度	-40 °C
