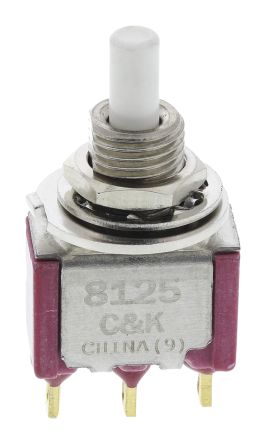

点击放大查看
8125SHZBE
| 制造商 | C&K Components, Inc. |
| 描述 | Switch Push Button ON Mom SPDT Round Plunger 20VAC 20VDC 0.4VA Momentary Contact Solder Lug Panel Mount PUSHBU SPDT ON-MOM Solderlug SWITCH PUSH SPDT 0.4VA 20V SPDT panel mount pushbutton switch Pushbutton Switches ON-MOM SPDT SLDR SWITCH, SPDT, 0.4VA, 20V, PANEL, ON-MOM Switch,PNL-MNT,Pushbutton,SPDT,ON-MOM.,SnapActionMOMW/SolderTerminalS Switch: push-button; 1-position; SPDT; 0.02A/20VAC; 0.02A/20VDC C & K 灰色 单刀双掷 面板安装 On-(On) 按钮开关, 0.4 A@ 20 V |
| 分类 |
商业参数
| 最小起订量 | 50 | 交货时间 | 42 Days |
| 单位包装 | 1 | 子类别 | Switch Push Button |
| 产品类别 | Pushbutton Switches | 标准包装数量 | Bulk |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85365011 |
| 汽车级 | NO | 无铅定义 | RoHS-conform |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 电路 | SPDT | 最大功率 | :0.4VA |
| 额定功率 | 0.4@20VAC 20VDC VA | 额定电压 | 20 V |
| 开关功能 | ON-MOM | 供电电压 | 20 DCV |
| 开关电压 | ON-(ON) | 接触电阻 | 50mΩ |
| 额定交流电压 | 20V VAC | 最大额定电流 | 0.4VA (AC/DC) |
| 电容数量 | NoY/N | 最大触点电流 | 20mA |
| 最小输入电压 | 20 | 开关功能/额定值 | ON Mom |
| 连接器类型 - 电压输入 | :Solder | 供电电压 (Vcc/Vdd) | :20V |
| 直流击穿电压（标称） | 20V VDC | 交流触点额定值（阻性负载） | 0.02 A / 20 VAC |
| 直流触点额定值（阻性负载） | 0.02 A / 20 VDC | 额定交流电压（相对地/中性线） | :20V |
机械参数
| 深度 | 7.98 mm | 间距 | 4.7mm |
| 高度 | 26.24 mm | 重量 | 0.045 |
| 镀层 | Au | 包装方式 | Bulk |
| 引脚样式 | for soldering | 本体尺寸 | 12.7 x 6.86 x 10.41mm |
| 端接方式 | SOLDERLUG | 重量（g） | 5.00000 |
| 触点形式 | SPDT | 触头类型 | SPDT |
| 致动器类型 | Round, Plunger | 安装类型 | Panel Mount |
| 端子类型 | Solder Lug | 接触镀层 | Gold/Nickel |
| 安装样式 | Through Hole | 触头材料 | Coin Silver |
| 壳体材料 | Stainless Steel | 总长度 | H22,3mm |
| 包装数量 | 100 | 尺寸/外形 | 12,7x6,9mm |
| 执行器直径 | Dia:3,1mm | 执行器材料 | (Glass/Nylon)|(Glass/Polyester) |
| 端接样式 | Solder Lug | 按钮样式/尺寸 | Round Plunger |
| 位数 | 1-position | 按钮/帽颜色 | White |
| 安装孔直径 | Ø7mm | 开关驱动电平 | SPDT |
| 典型触点布局 | SPDT | 面板开孔尺寸（外形） | Circular - 6.35mm Dia |
| 照明类型及颜色 | Not Required | 触点材料 - 镀层 | gold plated |
| 外壳与棱镜材料 | N/A/Stainless Steel | ||
产品信息
| SPG | 100 | 类型 | Standard |
| 系列 | 8020 | 产品特性 | Tactile Feedback |
| 功能 | Momentary Contact | 匹配码 | 8125SHZBE ** |
| 开关类型 | push-button | 照明类型 | NoY/N |
| 电气寿命 | 60000cycles | 单元数量 | 1 |
| 固件版本 | ROUND | 行业别名 | 8125SHZBE |
| 标准交期 | 17 weeks | 基础产品编号 | Straight |
| 触点配置 | SPDT | ||
环境参数
| 密封等级 | Epoxy | 工作温度 | -30 to 75 °C |
| 结工作温度 | 75C | ||
