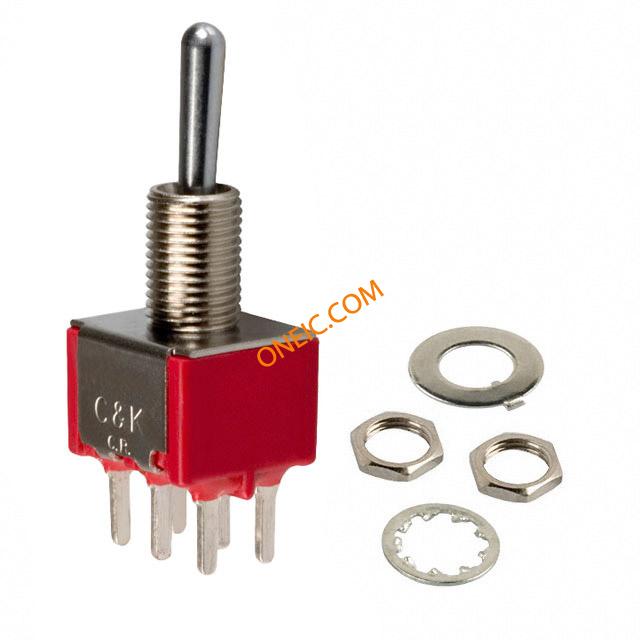

7201SYCQE
| 制造商 | |
| 描述 | Switch Toggle ON None ON DPDT Toggle PC Pins 5A 250VAC 28VDC PC Mount with Threads Switch Toggle ON None ON DPDT Round Toggle PC Pins 5A 250VAC 28VDC PC Mount with Threads Toggle SWITCH TOGGLE DPDT 5A 120V Toggle Switches ON-ON DPDT PC MNT Switch,Toggle,PC-MNTED,PCTerminal,DPDT,ON-NONE-ON,5A@120VACFOR28VDC C&K SWITCH |
| 分类 |
商业参数
| 最小起订量 | 100 | 交货时间 | 49 Days |
| 单位包装 | 1 | 子类别 | Switch Toggle |
| 产品类别 | Toggle Switches | 标准包装数量 | Bulk |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电路 | DPDT | 操作方式 | OnNoneOn |
| 额定电压 | 28 V | 极数 | 2 |
| 开关功能 | On-On | 接触电阻 | Below10Milliohms(Typ.)Initial@2to4VDC,100mA |
| 额定交流电压 | 250V VAC | 介电强度 | 1000V |
| 最大额定电流 | 5@120VAC 28VDC A | 绝缘电阻 | 10^9Ohms(Min.) |
| 最小输入电压 | 250 V | 开关功能/额定值 | ON None ON |
| 直流击穿电压（标称） | 28V VDC | ||
机械参数
| 深度 | 11.43 mm | 高度 | 30 mm |
| 包装方式 | Bulk | 本体表面处理 | Miniature |
| 端接方式 | PCBPins | 重量（g） | 6.00000 |
| 触点形式 | DPDT | 致动器类型 | Standard Round |
| 安装类型 | PC Mount with Threads | 端子类型 | PC Pins |
| 衬套螺纹 | 1/4-40 | 接触镀层 | Silver |
| 安装样式 | Through Hole | 执行器长度 | 10.67mm |
| 本体材料 | GlassFilledNylon | 触头材料 | Coin Silver |
| 壳体材料 | N/A/Stainless Steel | 总长度 | 12.7 mm |
| 执行器材料 | Brass, Chrome Plated | 端接样式 | PC Pin |
| 按钮样式/尺寸 | Round Toggle | 位数 | 3 |
| 衬套/护套类型 | 1/4-40 | 开关驱动电平 | DPDT |
| 面板开孔尺寸（外形） | Circular - 6.35mm Dia | 外壳与棱镜材料 | N/A/Stainless Steel |
产品信息
| 类型 | Miniature | 系列 | 7000 |
| 产品特性 | Epoxy Sealed Terminals | 照明类型 | Non-Illuminated |
| 电气寿命 | 100,000 Cycles | 应用细节 | Usedintelecommunications,instrumentationandmedicalequipment |
| 适用产品/相关产品 | 7201SYCLE7201SYCME | ||
环境参数
| 密封等级 | Sealed | 工作温度 | -30 to 85 °C |
| 结工作温度 | 85C | ||
文档与媒体
相关型号
7201SYCQE
c&k components
Switch Toggle ON None ON DPDT Toggle PC Pins 5A 250VAC 28VDC PC Mount with Threads Switch Toggle ON None ON DPDT Round Toggle PC Pins 5A 250VAC 28VDC PC Mount with Threads Toggle SWITCH TOGGLE DPDT 5A 120V Toggle Switches ON-ON DPDT PC MNT Switch,Toggle,PC-MNTED,PCTerminal,DPDT,ON-NONE-ON,5A@120VACFOR28VDC C&K SWITCH

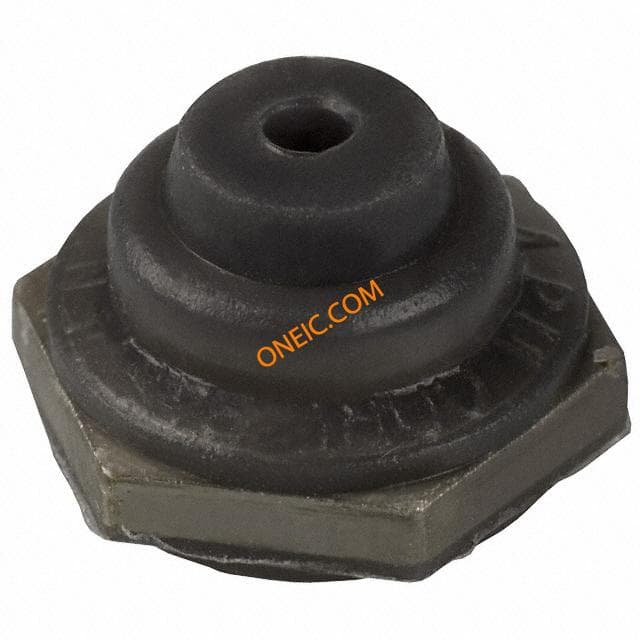

N1030B
