点击放大查看

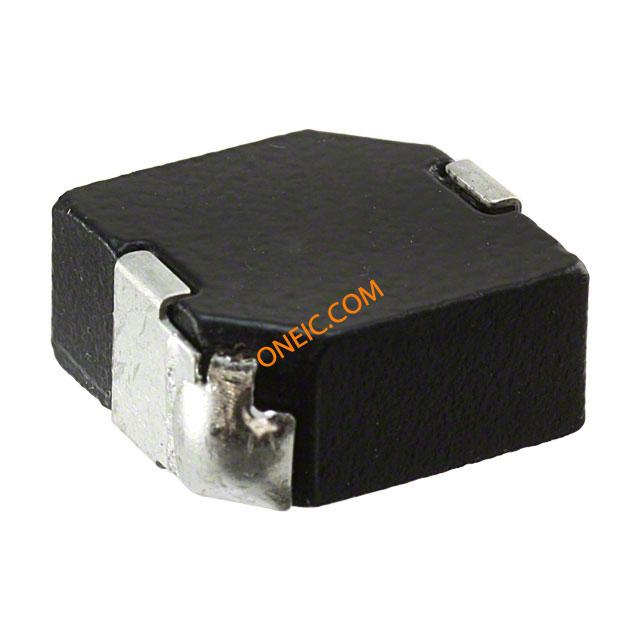

SRP1270-4R7M
| 制造商 | |
| 描述 | Ind Power Shielded Wirewound 4.7uH 20% 100KHz Iron 15A T/R Fixed Inductors 4.7uH INDUCTOR 4.7UH 15A SMD Power inductor SMD shielded 4.7uH Inductor Power Shielded Wirewound 4.7uH 20% 100KHz Iron 15A 11.2mOhm DCR T/R INDUCTOR, SMD, 4.7UH, 30A Inductor;Power;Shielded;Wirewound;4.7uH;20%;15A Bourns SRP1270 系列 屏蔽 铁芯材 绕线贴片电感器, 4.7 μH ±20%, 30A Idc |
| 分类 |
商业参数
| 产品 | Shielded Power Inductors | 其他名称 | SRP1270-4R7MCT |
| 产品类别 | Fixed Inductors | 标准包装数量 | Cut Tape |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85045095 |
| 保护特性 | Shielded | ||
电气参数
| 核心类型 | :Shielded | 容差 | 20 % |
| 电感量 | 4.7 uH | 量程（°/s） | :BOURNS - SRP1270 Series |
| 测试频率 | 100 kHz | 电感量范围 | :± 20% |
| 直流电阻（DCR） | 11.2 mOhm Max | 最大额定电流 | 15 A |
| 直流电阻（DCR）（最大） | :0.0112ohm | 自谐振频率 | 15 MHz |
| 饱和电流（Isat） | :30A | 串联饱和电流 | 30A |
| 初始电阻（最小） | 11.2 mOhm | 通态电流（It (RMS)）（最大） | :15A |
机械参数
| 深度 | 12.9mm | 宽度 | 13.7 mm |
| 高度 | 7 mm | 长度 | 12.9mm |
| 重量 | 0.002 | 包装方式 | Reel |
| 屏蔽 | Shielded | 屏蔽类型 | Yes |
| 磁芯材料 | Iron | 安装类型 | Surface Mount |
| 引脚数 | :2 | 封装形式 | 13.7 X 13.7 X 7 |
| 磁芯材质 | Iron | 总长度 | 13.7 |
| 尺寸/外形 | 13.7 mm W x 13.7 mm L x 7 mm H | 端接样式 | SMD/SMT |
| 总体尺寸 | :13.7mm x 13.7mm x 7mm | 安装高度（最大） | 0.276" (7.00mm) |
产品信息
| 类型 | Power | 系列 | :SRP1270 |
| 技术 | Wirewound | ||
环境参数
| 工作温度 | - 55 C to + 125 C | ||
