点击放大查看
SRP1235-R68M
| 制造商 | Bourns, Inc. |
| 描述 | Ind Power Shielded Wirewound 680nH 20% 100KHz Iron 28A T/R Inductor Power Shielded Wirewound 680nH 20% 100KHz Iron 28A 2.5mOhm DCR T/R INDUCTOR POWER 0.68UH 28A SMD Power Inductor SMD 0.68uH 28A Fixed Inductors .68uH 40amp INDUCTOR, SMD, 0.68UH, 40A PowerInductorSMD0.68uH28A |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Shielded Power Inductors | 其他名称 | SRP1235-R68MCT |
| 产品类别 | Fixed Inductors | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 600 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85045095 |
| 保护特性 | Shielded | ||
电气参数
| 核心类型 | :Shielded | 容差 | 20 % |
| 电感量 | 680 nH | 量程（°/s） | :BOURNS - SRP1235 Series |
| 测试频率 | 100kHz | 电感量范围 | :± 20% |
| 直流电阻（DCR） | 2.5 mOhm Max | 最大额定电流 | 28 A |
| 直流电阻（DCR）（最大） | :2500µohm | 自谐振频率 | 72MHz |
| 饱和电流（Isat） | :40A | 串联饱和电流 | 40A |
| 初始电阻（最小） | 2.5 mOhm | 通态电流（It (RMS)）（最大） | :28A |
机械参数
| 深度 | 13.5 mm | 宽度 | 13.9 mm |
| 高度 | 3.7 mm | 长度 | 12.7mm |
| 重量 | 0.002 | 包装方式 | Tape and Reel |
| 屏蔽 | Shielded | 屏蔽类型 | Yes |
| 磁芯材料 | Iron | 安装类型 | Surface Mount |
| 引脚数 | :2 | 封装形式 | 13.9 X 13.5 X 3.7 |
| 磁芯材质 | Iron | 总长度 | 13.9 |
| 尺寸/外形 | 0.547" L x 0.531" W (13.90mm x 13.50mm) | 端接样式 | SMD/SMT |
| 总体尺寸 | :13.9mm x 13.5mm x 3.7mm | 安装高度（最大） | 0.146" (3.70mm) |
产品信息
| 类型 | Power | 系列 | :SRP1235 |
| 技术 | Wirewound | ||
环境参数
| 工作温度 | -55°C ~ 150°C | ||
文档与媒体
相关型号
SRP1235-R68M
bourns
Ind Power Shielded Wirewound 680nH 20% 100KHz Iron 28A T/R Inductor Power Shielded Wirewound 680nH 20% 100KHz Iron 28A 2.5mOhm DCR T/R INDUCTOR POWER 0.68UH 28A SMD Power Inductor SMD 0.68uH 28A Fixed Inductors .68uH 40amp INDUCTOR, SMD, 0.68UH, 40A PowerInductorSMD0.68uH28A
¥3.5720
详情
MHBEAD-LAB1
Bourns
EMI Kits MAGNETICS CHIP BEAD KIT MAGNETICS CHIP BEAD KIT KIT FERR CHIP BEAD MH SERIES FERRITE KIT
¥281.1900
详情

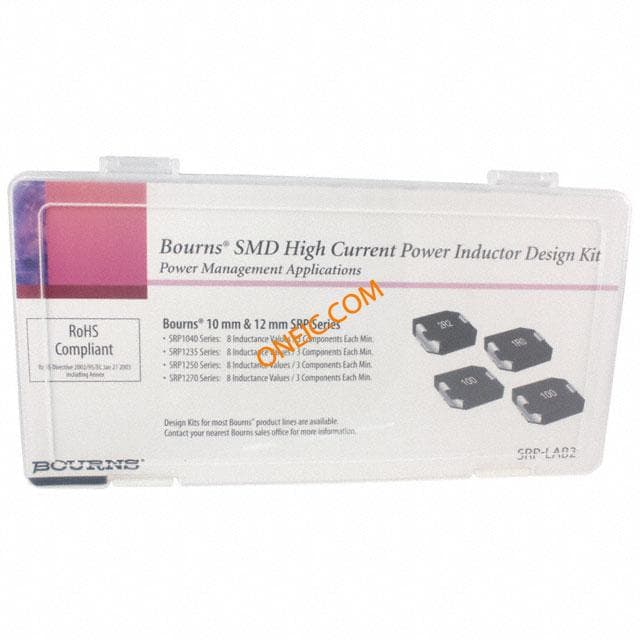

SRP-LAB2
